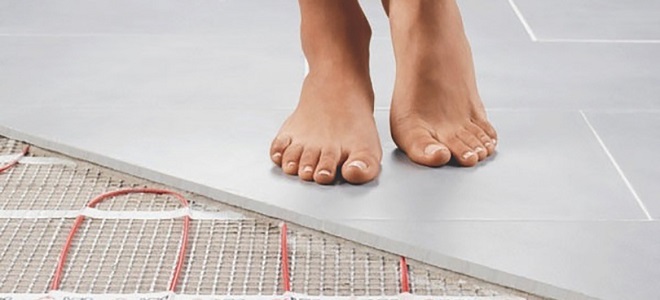

Теплый пол в бане электрический

В парилке

Нужны ли теплые полы в парилке? Раньше бани делали из бревен, а фундамент отсутствовал. Постоянное воздействие влаги приводило к тому, что их часто требовалась заменять на новые.

Затем стали возводить бани на фундаменте. Полы делают из бетона, который сверху покрывают деревянным настилом. Бетон имеет высокую теплопроводность, он постоянно прохладный. Это приводит к застаиванию влаги под деревянным настилом и уменьшению срока его годности.

Теплый пол — отличное решение данной проблемы. С его помощью лишняя влага быстро испаряется, а также минимизируется вероятность возникновения грибка и плесени.

В воздухе парной высокое содержание влаги, поэтому применение электрической системы допустимо только при соблюдении определенных правил:

• контур должен быть заземлен;
• устанавливают специальные устройства для защитного отключения;
• требуется использовать кабель, предназначенный для помещений с высокой влажностью, имеющий специальное защитное покрытие.

Не допускается применение электрического пола, который не предназначен для использования в условиях повышенной влажности.

Оборудование пола с водяным обогревом требует значительно меньших затрат, поскольку не требуется выполнять дополнительную защиту от электрического тока. Его применение в парной безопасно.

Наиболее целесообразно использовать для парилки пленочный инфракрасный теплый пол. Он достаточно прост в монтаже. Для водяного же пола требуется установить котел, который потребуется постоянно нагревать и долгое время ждать высыхания стяжки.

Учитывая это, установка инфракрасного теплого пола более экономична, ведь он будет работать только при использовании бани.

Ламинат и паркет явно не подходят в качестве пола для парилки. А вот рассмотреть применение дерева, и керамической плитки стоит.

Допускается нагрев теплым полом деревянных досок до 27°С. При большем нагреве доски рассыхаются, поэтому необходимо настроить подогрев на уровне около 2/3 всей мощности.

Керамическая плитка — наиболее экологичный и часто применяемый вариант покрытия. Плитка отлично переносит нагрев и охлаждение и будет служить долгие годы.

Установка

Довольно просто выполнить монтаж теплого пола в парилке не привлекая строителей, своими руками.

Для водяного теплого пола применяют трубы, которые монтируют между стяжкой и напольным покрытием. Подложка из алюминиевой фольги способствует увеличению теплоотдачи. Обычно трубы укладывают “змейкой” или “улиткой”.

“Улитка” отлично подходит для небольших помещений, в которых устанавливают один контур. В просторных комнатах, где необходима установка нескольких контуров, рациональнее использовать установку “змейкой”.

Рекомендуется при укладке использовать шаг в 30 см, поскольку более близкое расположение приведет к излишнему расходу труб, а более далекое – к неравномерному прогреву поверхности.

Для установки инфракрасного пола выполняют следующие действия:

• рассчитывается необходимое количество инфракрасной пленки;
• срезы тщательно изолируются;
• очищают поверхность от мусора;
• укладывают слой теплоизоляции;
• располагают части пленки, согласно составленной ранее схеме;
• фиксируют их между собой при помощи строительно скотча;
• подсоединяют пленку к кабелю питания, закрепляя его с помощью специальных зажимов;
• изолируют все место соединений специальной пропиткой для предотвращения попадания влаги;
• проверяют уровень сопротивления;
• покрывают сверху напольным покрытием.

Плюс водяного теплого пола — намного меньшее потребление электричества, чем при использовании инфракрасной пленки.

Минусом следует отметить:

• сложность установки;
• необходимость постоянного нагрева;
• проблематичность ремонта, при поломке трубы.

Плюсы применения инфракрасной пленки:

• его экономичность, поскольку не требуется постоянной работы системы;
• простота монтажа.

Как укладывать кабельный пол во влажных помещениях

Существует миф, что электрический теплый пол в бане или ванной — это опасно. Действительно, существует вероятность поражения электрическим током. Но согласно статистике, она не больше чем при использовании электрического освещения.

Если посмотреть в технические характеристики любого греющего кабеля, можно заметить, что систему отопления данного типа лучше всего использовать в небольших помещениях, с высотой потолков до 2,5 м. А такие условия характерны для большинства помещений, используемых под парилку. При этом электрический теплый пол для ванной или бани, как уже отмечалось, является не более опасным, чем обычная проводка.

Чтобы сделать электрические теплые полы в бане, необходимо соблюдать типичные правила, действующие и для другого электрооборудования, устанавливаемого во влажных помещениях:

1. Электрический контур должен быть заземлен.
2. Обязательно устанавливаются автоматы, и подключается УЗО (устройство защитного отключения).
3. Провод должен иметь внутреннее и внешнее защитное покрытие. Лучше всего использовать кабель, специально предназначенный для помещений с повышенной влажностью.
4. Под душевой кабиной лучше всего не прокладывать провод, чтобы исключить перегрев кабеля.

Установка электрического теплого пола в ванной или бане имеет несколько существенных преимуществ перед укладкой гидропола.

1. Быстрый монтаж.
2. Меньшая толщина стяжки.
3. Меньшая стоимость.
4. Отсутствие опасности размерзания труб в зимнее время по причине промерзания фундамента и непостоянного отопления помещения.

Если укладка электрического теплого пола осуществляется в ванной многоквартирного дома, тогда по сравнению с гидрополом становится очевидным еще одно преимущество электропола. Для подключения кабеля нет необходимости в получении разрешений и согласований.

Существует необходимость укладки подогрева пола в парилке. Такое решение позволяет обеспечить отсутствие неотапливаемых зон, а также предотвратить циркуляцию холодного воздуха в нижней части помещения.

При составлении схемы теплых полов кабелем, важной задачей является обеспечение безопасности во время эксплуатации системы отопления. Монтаж своими руками допускается только в случае наличия специального профильного образования.

Сделать грамотный план укладки и обеспечить защиту от поражения электрическим током сможет только квалифицированный электрик, хорошо знакомый с правилами ПУЭ. Одновременно потребуется тщательное соблюдение поэтапного плана укладки пирога теплого пола.

Работы проводя следующим образом:

• Подготовка основания. Изначально наносится гидроизоляция для душевых, помывочных, ванных комнат. Для выполнения работ можно выбрать пропитку или мастику. Гидроизоляция в ванной часто выполняется с помощью рулонных материалов типа Технониколь. Полотно накладывается внахлест. Стыки обрабатываются с помощью строительного фена.
  Допускается использование специальных гидроизолирующих клеевых составов. Принцип работы клея (на основе эпоксидной смолы) состоит в надежной фиксации нового цементного покрытия, к старому основанию с одновременно защитой от протекания влаги.
• Подложка для кабельного пола. Лучше всего использовать специально предназначенную фольгированную теплоизоляцию с расчерченными линиями. Фольгированная подложка в несколько раз облегчает монтаж и дает возможность точнее рассчитать пол, определить шаг кабеля и т.д. Основа под пол обязательна, также, если будет выполняться укладка греющих матов, а не кабеля.
• Укладка провода. Кабель монтируется по заранее составленной схеме. Подробный план расположения провода сохраняется, чтобы в дальнейшем можно было избежать механических повреждений обмотки при сверлении пола в случае необходимости.
  Перед тем как прокладывать кабель, необходимо установить терморегулятор. Безопасность электрического теплого пола обеспечивается установкой заземления. В терморегуляторе присутствует специальный отвод для подключения заземления.
  Если кабель имеет защитный экранирующий слой, то его подключают к РЕ шине непосредственно. При отсутствии оболочки, сверху кабеля укладывается металлическая сетка, присоединенная к РЕ. Опасность электрического теплого пола в помещениях с повышенной влажностью нивелируется с помощью установки УЗО и автоматов на щитке.
• Заливка стяжки. Минимальная толщина заливаемого пола согласно рекомендациям производителя, для цементного раствора составляет 4-5 см. Для самовыравнивающих готовых смесей можно уменьшить толщину послойного устройства кабельного пола до 3 см.
• Укладка напольного покрытия. В банях или в предбаннике традиционно используют керамическую плитку. Плитка хорошо переносит перепады температуры и устойчива к механическим повреждениям. В некоторых случаях рекомендовано использовать вместо кабеля греющие маты.
  Преимуществом матов является возможность обойтись без монтажа пирога под электрический теплый пол. Плитка и другой вид покрытия укладывается сразу поверх матов. Швы затираются влагоустойчивой затиркой.

Полы хорошо переносят зимний период и сохраняют свою работоспособность при минусовой температуре. После включения быстро прогревают поверхность и воздух в помещении.

Еще одним способом является применение нагревательного кабеля. Это изделие делится на два основных класса:

• одножильный провод. Его основной недостаток – сложен для начинающих мастеров, поскольку придется так планировать укладку, чтобы выводить оба конца кабеля к терморегулятору;
• двужильный провод. Не требует закольцовки. Не подключенный конец закрывают специальной заглушкой, которая обеспечивает и гидроизоляцию.

Нагревательный кабель имеет определенную мощность отдачи, указываемую производителем. Применение данного типа в качестве обогрева стоит помнить, что приведенные цифры относятся к погонному метру провода, а не к квадратуре укладки.

Поэтому нагревательный кабель требует тщательного планирования длины прохода трассы и обязательной установки двух термодатчиков. Один будет контролировать провод, другой – показатели микроклимата в комнате.

Для создания теплого электро пола в бане, с использованием нагревающего кабеля, основание выбирают их двух:

1. Укладка в деревянный настил.
2. Создание теплой стяжки.

Оба способа имеют свои достоинства и недостатки, однако каждый из них предназначен для сооружений с определенными характеристиками.

Укладка в настил

Рассмотрим, как сделать электрический теплый пол в бане с укладкой кабеля в деревянный настил пола. Алгоритм действий следующий:

• верхний слой досок демонтируется;
• если баня возведена на грунте, который служит основой для лаг – необходимо проложить в пространство между ними утеплитель. Хорошие показатели имеют маты из минеральной ваты. Они гидроизолированы, долго служат. Если расстояние между лагами не позволяет укладывать маты без обрезки – дешевле и проще резать минеральную вату в рулонной поставке. При этом каждый кусок утеплителя гидроизолируется полимерной пленкой со всех сторон;
• на утеплитель укладывается алюминиевая фольга или тонкий пенофол с металлизированной поверхностью;
• разматывается и укладывается кабель. Принцип протяжки кабеля заключается в просверливании лаг и протяжке провода через них. Так можно избежать зон передавливания и гарантировать долговечность кабеля.

Высота укладки утеплителя должна быть такой, чтобы после расположения кабеля, термодатчика контроля – до верхнего настила досок оставался приблизительно сантиметр. Такое расстояние будет служить своеобразным демпфером – при изгибе доски при ходьбе или установке тяжелых предметов не будет опасности повреждения токоведущих частей тепловой структуры.

В отличие от монтажа кабеля в настиле, тепловая стяжка имеет несколько ограничений. Структура с кабелем тяжелая и может не подойти для деревянных бань, построенных на легком столбчатом фундаменте.

При этом облегчить стяжку довольно тяжело: применение керамзита, перлита и других добавок раствора снижают вес, но значительно уменьшает тепловую отдачу. Предбанник будет долго прогреваться, а затраты энергии заметно увеличатся. Одновременно существует опасность, что отдачи мощности кабеля не хватит для обеспечения качественного микроклимата.

Теплая стяжка делается на надежном основании, бетоне, предварительно созданном настиле из фанеры по деревянному полу. Толщина слоя соответствует минимальному значению для цементно-песчаных смесей, составляет 40-45 мм.

Алгоритм, как сделать пол в бане теплым при помощи кабеля в стяжке, достаточно прост. Укладывается термоизоляция, демпферная лента по периметру, располагается нагревательный кабель, готовится раствор, выкладывается, разравнивается.

При этом, если этого еще не сделано, можно формировать наклон пола в сторону точек сбора воды. Во время укладки кабеля располагают и термодатчик контроля его температуры. Второй блок регулировки размещают на стене, на высоте 1-1.5 м от пола.

В мойке

Моечная является одним из важных помещений в бане. Для правильного ее обустройства требуется учесть много нюансов, поскольку любая ошибка может испортить конечный результат. Важно грамотно решить вопрос, как сделать теплый пол в мойке или помывочной бани.

Чтобы напольное покрытие служило в течение длительного времени следует учитывать следующие требования:

• быстрый отвод воды (для этого делается наклон и слив);
• качественное проветривание для быстрого просушивания;
• устойчивость покрытия к влажности и повышенной температуре;
• исключить сквозняки.

Стоит рассмотреть все варианты полов, которые можно применять в моечной, и выбрать из них самый оптимальный. Обычно в деревянных постройках делают деревянный или бетонный. Древесина дает комфорт и хорошую теплоизоляцию. Бетон служит в течение длительного времени.

Теплый пол в помывочной деревянной бани применяют:

• электрический;
• инфракрасный;
• водяной.

Водяной теплый пол выше остальных вариантов из-за высоты применяемых труб. Их можно запитывать горячей водой от общего нагревательного прибора. Стоит помнить о необходимости их постоянного нагрева в холодный период во избежание заморозки системы.

Применение электрического пола имеет определенные требования, поскольку необходимо исключить опасность поражения электрическим током.

В мойке бани идеально справляется с задачей обогрева помещения инфракрасный теплый пол, обладает отличной гидроизоляцией, что исключает опасность при качественной изоляции всех токонесущих соединений.

Для покрытия пола в моечном отделении бани применяют деревянные доски или керамическую плитку.

При укладывании досок в банной моечной возможно применение двух вариантов:

• не протекающие — доски плотно укладывают друг к другу под небольшим наклоном для слива воды в специальное отверстие, откуда вода по трубопроводу выводится из помещения;
• протекающие — слив воды обеспечивают небольшие зазоры между досками.

Для обустройства теплого пола подходит только первый вариант.

Пол из керамической плитки также выкладывается без промежутков с небольшим наклоном в сторону слива.

Под такой поверхностью легко оборудовать теплый пол, который позволит сделать нахождение в помещении более комфортным, а так же будет способствовать устранению застоя воды и качественному просушиванию пола. Теплый пол кардинальным образом решает задачу обогрева помещения. Такой вариант отопления отличается экономичностью и улучшением комфортности банного помещения.

Как монтировать

Процесс монтажа теплого пола в бане практически не отличается от его оборудования в прочих комнатах. Единственное, на что стоит обратить повышенное внимание — качественная тепло- и гидроизоляция.

Монтаж водяного пола может осуществляться несколькими способами:

• теплый пол, расположенный на деревянной основе;
• размещение труб под стяжкой из бетона.

В больших помещениях отдают предпочтение бетонному полу, в маленьких — деревянному.

Водяные трубы располагают аналогично парной “улиткой” или “змейкой”.

Важно, чтобы температура воды, циркулирующей внутри труб не превышала отметку в 55°С. Поскольку температура воды в нагревательном баке значительно выше, требуется применение коллектора, для ее доведения до требуемой. В коллекторе происходит перемешивание отработанной воды с горячей. В таком случае нагрев пола будет идеальным.

Водяную трубу укладывают от наружных стен, учитывая, что оптимальный шаг равен 30 см.

Для установки инфракрасного теплого пола:

• выполняют теплоизоляцию;
• укладывают и фиксируют инфракрасную плёнку;
• тщательно изолируют все стыки;
• проверяют уровень сопротивления;
• укладывают сверху напольное покрытие.

пониженное потребление электричества в сравнении с электрическим полом за одинаковый период времени.

Недостатки присутствуют следующие:

• сложность установки;
• теплый пол нагревается только в случае работы водонагревательного котла или печи, которая обеспечивает работу парилки;
• в мороз при отсутствии постоянного нагрева, жидкость в контуре замерзает. Для предотвращения этого рекомендуется использовать гофрированную нержавеющую или полипропиленовую трубу.

Инфракрасный пленочный пол лишен перечисленных недостатков. Его плюсами являются:

• быстрый нагрев помещение;
• отсутствие необходимости постоянной работы системы;
• довольно экономный расход электроэнергии по причине нерегулярной работы.

В предбаннике

От правильной постройки предбанника зависит тепло в бане, а следовательно комфорт пребывания в ней. Грамотному утеплению помещения придается огромное значение. При утеплении пола, находится в предбаннике гораздо уютнее, ведь будет совсем не комфортно переодеваться и находиться в холодном помещении с ледяными полами.

Предбанник превращается в очень уютное помещение после процедуры утепления. Выбор применяемых тут материалов гораздо разнообразнее, поскольку помещение не отличается высокой влажностью. В предбаннике используют ламинат, паркетные доски, линолеум или керамическую плитку. Как же сделать теплый пол в предбаннике?

Теплый пол в предбаннике выполняют используя один из вариантов:

• инфракрасный;
• электрический;
• водяной.

Все они будут хорошо греть помещение, обеспечивая в нем приятную атмосферу.

Для предбанника и раздевалки лучшим решением станет ламинат, паркетная доска или линолеум.

Монтаж

Для установки инфракрасного теплого пола в предбаннике используют специальную ИК-пленку.

Осуществлять процедуру установки такого пола довольно просто: полосками пленки застилают всю поверхность предбанника поверх заранее уложенного теплоизолята. Сверху застилают напольным покрытием.

Водяной пол идеально работает в помещении бани. Материалы, используемые при его монтаже не токсичны, гигиеничны и подходят для применения в условиях повышенной влажности. Гарантийный срок их службы такой системы при правильной ее установке более половины столетия.

Электрический и инфракрасный пол потребляет значительное количество электроэнергии при включении, однако ему не требуется постоянная работа — достаточно включать систему на время посещения бани.

Электрический теплый пол в данном помещении оборудовать легче, поскольку в нем нормальный уровень содержания влаги.

Его монтаж осуществляют следующим образом:

• почву выравнивают и засыпают щебнем (около 15 см);
• заливают слоем бетона высотой около 5 см;
• армируют пол и заливают его раствором;
• дожидаются полного высыхания раствора;
• монтируют систему теплого пола;
• застилают помещение выбранным напольным покрытием.

Электрический теплый пол в предбаннике обычной деревянной бани обычно покрывают керамической плиткой.

Водяной пол может быть настильным и бетонным. Какой бы вариант не использовался, нагревает помещение труба, с циркулирующей по ней горячей водой. Для данной системе применяют пластиковые и металлопластиковые трубы. Их применение позволяет создать герметичную систему.

Иногда вместо воды применяют антифриз, этиленгликоль или специализированные растворы, однако наиболее удобно применение воды.

Монтаж труб происходит:

• на полистирольные плиты;
• на деревянное основание;
• под бетонную стяжку.

При выборе конструкции теплого пола в бане учитывайте ваши финансовые возможности, предпочтения, качество фундамента и планировку помещения, тогда теплый пол в бане будет радовать вас долгие годы.

Электрическая система с энергокабелем

Рассмотрение вариантов следует начать с самой простой в сооружении системы, которую можно создать своими руками в предбаннике, комнате отдыха. Это теплые полы в бане электрические, построенные с применением пленочных нагревателей инфракрасного класса. Такая структура имеет целый ряд преимуществ:

• не требует сооружения стяжки большой толщины и массы, что важно в банях, построенных на легком фундаменте;
• водяные полы этого класса не требуют регулировок, поскольку максимум температуры пленочного нагревателя составляет около 45 градусов Цельсия;
• нагреватели можно укладывать прямо на деревянный настил, покрытый термоизолирующей подложкой;
• инфракрасные теплые полы для бани можно покрыть тонким слоем клеевого состава, на который уложить матовую керамическую плитку.

Сделать укладку, подключение элементов можно самому. При этом достаточно следовать рекомендациям производителя нагревательных пленок и соблюдать меры предосторожности. Все монтажные соединения должны быть надежно изолированы, желательно – при помощи прочных термоусадочных трубок.

По стандартной классификации системы теплого пола делятся на следующие виды:

• Замкнутый отопительный контур из трубопроводов с циркулирующим теплоносителем. Чаще всего в качестве теплоносителя используется вода, но периодически она заменяется антифризом, его водным раствором, этиленгликолем и т.д. Необходима такая замена воды для того, чтобы система сохраняла свои лучшие характеристики в теплое время года, когда она не используется.
• Электрический подогрев – это система, в основе которой заложен нагревательный элемент из энергокабеля или инфракрасной пленки.

Каждый из указанных видов имеет свои отличительные особенности, преимущества и недостатки. Водяная система должна быть подключена к нагревательному котлу, а в качестве обязательных комплектующих системы закупают трубы из пластика или меди, циркуляционный насос, обеспечивающий принудительное перемещение теплоносителя по отопительному контуру, и арматурная масса.

Стоимость системы высока, но в процессе эксплуатации затраты владельца будут значительно ниже, чем у электрического подогрева. Кабельный и инфракрасный подогрев стоит дешевле, но для его работы необходима электрическая энергия, которая дорожает с каждым днем.

Чтобы устроить водяной теплый пол в бане, необходимо иметь определенные строительные навыки, опыт в расчете материалов и проектировании такой системы. При эксплуатации водяного подогрева у владельца возникают дополнительные трудности в виде сложности проведения ремонтных работ. Обычно все сводится к демонтажу имеющихся напольных покрытий и замене поврежденного участка, либо всей системы в целом.

Внешне при визуальном осмотре и на фото энергокабель практически неразличим с телекоммуникационной проводкой. Естественно, отличается он по функциональному назначению. Основной задачей такого нагревательного элемента является преобразование электрической энергии в тепловую с последующим ее равномерным распределением в пределах обогреваемого помещения. Важнейший параметр системы – удельное выделение тепловой энергии, которое измеряется в ватах на метр.

Различные версии электрических полов могут создавать от 150 до 400 ватт энергии на квадратный метр обогреваемого пола. В случае с банными помещениями не рекомендуется использовать полы мощнее, чем 250 ватт. Важно правильно воспринимать информацию о системе, представленную производителем, поскольку некоторые сообщают мощность 1 метра кабеля, а не средняя мощность всего уложенного нагревательного элемента в отношении к единице площади.

Если производить обогрев в бане посредством грамотно оборудованной электрической системы, то ее мощность и скорость образования тепловой энергии можно изменять при помощи термостата. Ручной или автоматический контроль за системой может осуществлять посредством температурных датчиков.

Стоит обратить внимание на то, что энергокабели бывают двух типов: одно- и двужильные. Одножильный кабель имеет показатель электромагнитного излучения, пятикратно превышающий значение для двужильного типа. Но не стоит переживать по этому поводу, поскольку максимальные значения для обоих типов не превышают предельно-допустимых нормативов.

В свою очередь, если говорить о том, как правильно сделать теплый пол в бане, то использование двужильного кабеля является приоритетным, т.к. в укладку он значительно проще. Причина этого в том, что к термостату необходимо подключать лишь один конец кабеля.

При укладке электрического теплого пола поверх деревянных перекрытий необходимо позаботиться о повышении пожарной безопасности. Для этого древесные материалы обрабатываются при помощи антипиренов. Такие меры необходимы даже с учетом того, что между кабелем и древесиной прямой контакт отсутствует. Важно проверить изоляционный слой самой системы подогрева, а также произвести изоляцию любых стыков и соединений. До начала работ необходимо удостовериться, что сопротивление токопроводящих жил находится на нужном уровне.

Любой профессионал подтвердит, что электрический теплый пол в деревянной бане необходимо укладывать с использованием монтажной сетки и специальных направляющих с креплениями. Направляющие используются в качестве фиксационных планок, которые позволят размещать линии кабеля на равном расстоянии друг от друга с учетом рекомендаций от производителя и данных, представленных различными нормативными документами.

Речь идет о следующих правилах:

• от стены до первых линий кабеля должен быть соблюден 5-сантиметровый отступ;
• расстояние между витками кабеля задается в техническом паспорте изделия, и сокращать данное значение категорически запрещается;
• до любых нагревательных приборов должен быть соблюден отступ в 10 сантиметров.

Укладываемый кабель должен распределяться равномерно по всей площади помещения без значительных изгибов и натяжений, поскольку на таких участках повышается риск перегрева и короткого замыкания в процессе эксплуатации.

Ни в коем случае в процессе монтажа нельзя отходить от установленных правил. Необходимо следовать всем рекомендациям производителя, специалистов и нормативных документов. После того как укладка электрического подогрева была произведена, а система протестирована, можно приступать к укладке армирующей сетки и заливке стяжки.

Если речь идет о том, как уложить теплый пол в деревянной бане или другой постройке, то самым дешевым и простым вариантом будет использование инфракрасной пленочной системе. Рулонная термическая пленка легко расстилается, а нагревательные элементы на ней фиксируются при помощи клейкой ленты или прочих дешевых материалов, по стандарту используемых в монтаже подобных конструкций. Поверх нее не нужно заливать стяжку, долго ждать и бояться, что плохо высохший раствор станет причиной для неполадок.

Сверху на инфракрасные маты, соединения которых герметичны, заливается клеевая смесь, если укладывается пленочный электрический теплый пол в бане под плитку керамическую или керамогранит. В отдельных случаях облицовку укладывают непосредственно поверх матов, но специалисты рекомендуют использовать изоляционно-выравнивающий слой материала.

Если речь идет о том, как сделать теплый водяной пол в бане, то основополагающими критериями для способа монтажа являются технические характеристики основания, на которое осуществляется укладка, а также пожелания владельца.

Существует два основных способа укладки:

• бетонный тип, подразумевающий заливку стяжки поверх уложенного отопительного контура. Фактически технология укладки схожа с той, что используется при обустройстве электрической системы подогрева. Отличие заключается в больше толщине стяжки из-за значительного диаметра используемых труб;
• настильный тип предполагает укладку отопительного контура поверх пенополистирольных плит или деревянного настила. Используется в тех случаях, когда фундамент или деревянное основание не обладают достаточной прочностью, чтобы выдержать массивную цементно-песчаную стяжку.

Самым распространенным является вариант с заливанием стяжки, но у него имеется один значительный недостаток, заключающийся в чрезмерно долгом застывании раствора. Что касается водяного подогрева, то его отличительной особенностью является абсолютная устойчивость к перегреву.

Это позволяет производить укладку линий отопительного контура практически с любым интервалом между линиями. Однако стоит понимать, что при слишком малых промежутках между линиями будет увеличиваться общая длина контура, что приведет к снижению его эффективности. Оптимальным значением считается шаг в 40 сантиметров.

Как и в случае с энергокабелем нельзя допускать резких перегибов и заломов контура. Закрепляется контур при помощи хомутов и дюбелей. Также можно использовать армированную сетку, к которой трубы легко приматываются проволокой. Под отопительный контур необходимо укладывать более массивную армированную сетку, чем в случае с энергокабелем.

На современном строительном рынке можно встретить пенополистирольные плиты с уже заготовленными фиксаторами, по которым лишь останется проложить элементы системы подогрева. В таком случае способ крепления одновременно сочетается с теплоизоляцией полов.

Отопительный контур водяной системы и все остальные ответвления подключаются к единому коллекторному шкафу. Также в шкаф монтируются различные элементы отопительной системы: затворные вентили, механические и автоматические регуляторы.

Оптимальный вариант решения проблемы

В процессе того как правильно сделать теплый пол в бане, необходимо учитывать общие и различные моменты в монтаже каждого из видов. Практически каждая разновидность монтируется поверх слоя теплоизоляционного материала, после чего полы выравниваются посредством цементно-песчаной или сухой стяжки, на которую наносится облицовочный слой финишного напольного покрытия.

Выводы

Из всего вышесказанного, можно сделать ряд заключений. Стоит отметить тот факт, что особых правил относительно использования той или иной отопительной системы в бане – нет.

Упор можно сделать на ряд особенностей процесса обустройства подогрева полов:

• лидируют в данном вопросе инфракрасные пленочные системы с простейшей схемой монтажа и эксплуатации;
• электрический пол отличается от инфракрасного сложностью монтажа и повышенной мощностью, в противовес которой становится высокая стоимость затрачиваемой электрической энергии;
• водяные полы предназначены для самых экономных владельцев, но они заранее должны понимать, что при монтаже значительно уменьшится высота помещения, а также придется решить проблему подключения системы к автономной нагревательной установке или централизованной системе. Эстетически данная система также является самой некрасивой, поскольку на фото и при визуальном осмотре видны хитросплетения трубопроводов и прочие элементы, необходимые для функционирования водяного подогрева полов.

Конечно же, можно осуществлять комбинирования разных типов подогрева полов, что позволит создать единую отопительную систему. Способ и схема укладки – это личный выбор владельца, который он может произвести, опираясь на представленную в статье информацию, либо обратившись к специалистам. Последние могут помочь в укладке, взяв на себя ответственность за все этапы – от закупки необходимых материалов до введения системы в эксплуатацию.

Согласно обобщенной классификации системы обогрева банного пола делятся на два типа.

• Замкнутый трубопроводный контур, по которому циркулирует подгоняемый насосом жидкий теплоноситель. В основном функцию теплоносителя выполняет обычная вода, но заменить ее может антифриз, водный раствор антифриза, этиленгликоль и др.
• Электрическая система, для сооружения которой в бане применяют преимущественно фабричные «кабельные полы» или пленочные инфракрасные маты.

У каждого из вариантов есть увесистые плюсы и убедительные минусы. Для устройства водяной системы необходим котел, как обязательная составляющая насос, пластиковые или медные трубы, масса арматуры. Стоить воплощение идеи будет немало, но за счет сокращения эксплуатационных затрат в течение пяти-шести лет отобьет расходы и обозначит экономические преимущества над электрическим полом.

Без строительных навыков самостоятельно соорудить контур с циркулирующей нагретой водой довольно сложно, потребуются расчеты и проектирование. Еще сложнее найти место протечки, если водяной теплый пол в баню устраивался в бетонной стяжке. В случае ремонта придется все демонтировать и устанавливать новую систему.

Кабельный подогрев в монтаже немного проще, но по аспектам ремонтопригодности аналогичен водяному варианту. Проблем не будет с монтажом инфракрасных матов, да и ремонтов тоже. Если выйдет из строя отдельный элемент, остальные все равно будут работать. К тому же пленочный вариант требует самой узкой стяжки, остальные отнимут больше пространства.

У способов организации банных «подпольных» систем есть общие правила и есть специфические различия. Почти все теплые полы для бани укладывают на теплоизолирующий материал, затем выравнивают цементно-песчаной или «сухой» стяжкой, поверх которой укладывают лицевое покрытие. Опытные строители рекомендуют кроме теплоизоляционного слоя использовать еще и гидроизоляцию.

Она предотвратит образование конденсата в многослойной конструкции в период работы теплых полов. Гидроизоляцией может служить обычная полиэтиленовая толстая пленка, утеплителем минеральная вата, пенополистирол, керамзит или прогрессивный теплоизоляционный материал – пенофол с фольгированной стороной и самоклеящимся слоем.

Визуально кабель электрической системы обогрева не отличается от провода, передающего телесигнал. Различия в функциональном назначении. Работа нагревающего кабеля заключается в преобразовании электрической энергии в тепло и в равномерном распределении его по охваченному контуром периметру. Основная характеристика кабельного пола – удельное тепловыделение, измеряемое в Вт/м.

Продукция разных производителей может поставлять тепловой энергии на 1 м² обогреваемой площади от 150 Вт до 400 Вт. Для обустройства бани не советуют выбирать изделия с показателями более 250 Вт. Причем, следует учесть, что данное значение ряд производителей указывает в единицах поставки тепла одним погонным метром провода, а не «квадратометровым» показателем.

Обратите внимание. Кабель электрического пола может быть одно или двухжильным. Электромагнитное излучение одножильного варианта примерно в пять раз больше данного параметра двухжильного провода. Однако даже самый высокий показатель находится в пределах допустимых значений. Двужильный проще в укладке, так как не требует подведения второго его конца к термостату.

Если укладка кабельного пола производится на деревянную поверхность, особое внимание следует уделить критериям пожарной безопасности. Древесину необходимо обработать антипиренами, несмотря на то, что между ней и проводом не будет прямого контакта. Изоляционный слой кабельного пола необходимо тщательно проверить, все стыки и соединения безукоризненно заизолировать. Перед монтажом на любой тип основания сопротивление токопроводящих жилах надо измерить.

Желающим обустроить баню электрическим нагревательным контуром производители предлагают полезные приспособления – монтажную сетку и специальные направляющие с крепежными устройствами. Направляющие помогут уложить кабель с точным соблюдением предельных расстояний, рекомендованных изготовителем и регламентированных строительными нормативами.

Внимание. Между стеной и кабелем электрического пола по периметру должен быть выдержан отступ 5 см. Минимальное расстояние между витками обозначено в техпаспорте, сокращать минимум запрещено. Расстояние от любых нагревательных приборов не менее 10 см.

Нагревательный провод нужно укладывать равномерно, не допустимы сильные натяжения и перегибы. Допущенные при укладке ошибки, несоблюдение расстояний повлекут перегрев, создадут риск короткого замыкания.

Монтаж всех составляющих электрического пола необходимо выполнять, скрупулезно следуя правилам, указанным в инструктаже изготовителя. После укладки и тестирования работы системы оснащенную кабелем поверхность укрывают армирующей сеткой и заливают стяжкой. Цементно-песчаная прослойка будет набирать крепость 28 дней, после чего собственник бани сможет уложить поверх системы со стяжкой напольное покрытие.

Самый оперативный и дешевый способ устройства дополнительного обогрева – инфракрасный электрический теплый пол в бане. Выпускаемая в рулонах термопленка легко укладывается, крепление полос с нагревательными элементами к основе осуществляется клейкой лентой или подобным незатейливым способом. Никакой выравнивающей цементной стяжки с долгосрочным выжиданием отвердевания.

Поверх инфракрасных матов после герметизации всех соединений сразу заливается плиточный клей и укладывается плитка из клинкера или керамогранита. Иногда напольное покрытие укладывают непосредственно на маты, но строители рекомендуют все же проложить между пленкой и напольной облицовкой изоляционно-выравнивающую прослойку.

Инфракрасные полы герметичны и абсолютно электробезопасны. Огромный плюс – щадящий режим работы, позволяющий их использовать для сооружения полов с деревянными составляющими. Максимальная температура их нагрева 45º, что весьма благоприятно для человека и для сохранения структуры натуральной органики.

Способ укладки водяного пола определяют технические характеристики основы и предпочтения владельца бани. Существует два варианта:

• бетонный тип укладки, по технологии и методам организации идентичный устройству электрических кабельных полов, но отличающийся большей толщиной из-за размера труб;
• настильный тип, осуществляемый на специальную пенополистирольную или на деревянную основу, предпочитается владельцами бань, не желающих перегружать деревянные перекрытия и не слишком мощный фундамент тяжеловесной заливкой бетона.

Технология монтажа с заливкой бетонной стяжки – самый распространенный вариант, основным недостатком которого является слишком большой период ожидания «созревания» цементной смеси. В отличие от электрических полов трубопроводу, сооружаемому из пластиковых, медных или гофрированных длинномерных изделий, не страшны перегревы.

Поэтому шаг укладки можно выбирать практически любой. Слишком близко располагать трубы нецелесообразно: трубопровод будит слишком длинным и дорогим, теплоноситель будет сильно остывать, достигая конечных точек. Но и дальше 40 см друг от друга витки водяного пола устанавливать не нужно, тогда обогрев полов в бане будет неэффективен.

Обустройство теплого пола в бане

• отдельный нагревательный узел, котел или печь, помещение котельной с дымоходом;
• средства принудительной циркуляции;
• коллектор как средство регулировки отдачи тепла;
• бак для слива теплоносителя;
• средства для быстрого первичного наполнения системы.

Рассматривая варианты следует помнить, что при отсутствии постоянной циркуляции или подогрева системы, необходимо применять меры, не допускающие выхода структуры из строя при минусовых температурах. Можно реализовать такие меры:

• наполнять систему антифризом;
• оперативно наполнять структуру и сливать жидкость на то время, когда баня не используется;
• подключать распределительный коллектор к основной системе отопления дома.

Каждый метод защиты имеет свои недостатки. Антифриз дорог, постоянно испаряется через стенки трубок, наполнять-сливать – отнимает много времени, подключив баню к структуре отопления дома – придется тратить дополнительные ресурсы на прогрев достаточно редко используемого помещения.

Хорошие результаты показывают специальные трубы, допускающие замерзание теплоносителя. Для быстрого приведения структуры в рабочее состояние применяется нагревательный кабель. Он является необходимым элементом, используемым зимой. Включив электрический нагрев, можно быстро растопить лед в трубках системы и запустить основную структуру отопления.

1. Водяная система нагрева пола, обладает чрезвычайно большой тепловой инертностью.
2. Стоимость оборудования и сложность работ для формирования водяного нагрева полов, гораздо выше, чем для электрических систем.
3. Эпизодическое включение, нивелирует экономический эффект на эксплуатации водяного тёплого пола.

Электрический тёплый пол в бане можно организовать на основе следующих технологий:

• Инфракрасная плёнка;
• Аморфная лента;
• Нагревательный кабель.

Поэтому каждый из них заслуживает отдельного описания, чтобы читатель не подумал о тенденциозной направленности излагаемых фактов.

Но прежде всего, надо обосновать выбор напольного покрытия.

Нет смысла укладывать нагревательные элементы, если сверху над ними будут находиться толстые половые доски.

К тому же, на дерево будут одновременно действовать деструктивные факторы разной этиологии:

• Снизу оно будет нагреваться, что вызовет рассыхание;
• Сверху оно будет увлажняться, что приведёт к короблению.

Значит, от привычных деревянных полов придётся отказаться, в пользу покрытия на минеральной основе. Это может быть как керамическая плитка, так и керамогранит. Но у керамогранита есть преимущество – его коэффициент водопоглощения, на порядок меньше, чем у кафеля.

При выборе, обращать внимание следует не на износостойкость,  а на противоскользящие свойства. Они определяются стандартом DIN 51097-С. Материал из этой группы, используется на полах с уклоном во влажных помещениях, предназначенных для ходьбы по нему босиком.

Сравнительная характеристика будет приведена только по отношению к применению тех или иных нагревательных элементов в бане. Чтобы избегнуть предвзятости, эксплуатационные характеристики приведены не на основании личного опыта, а взяты от производителя.

Важно: Безопасность электрических тёплых полов в бане, ставится выше экономической целесообразности.

Выводы

---
