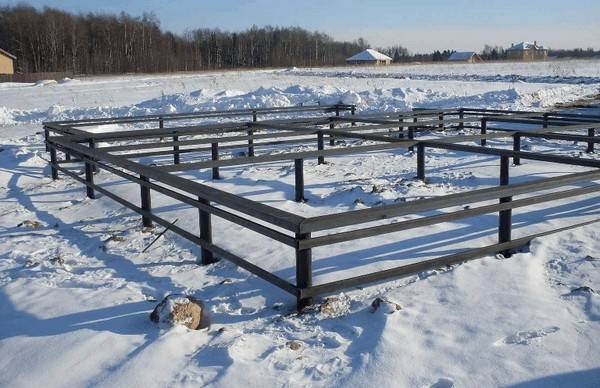

Свайно ростверковый фундамент шаг свай


Расчет расстояния между сваями

Высокий ростверк – это балка, объединяющая головы свай и перераспределяющая на них нагрузку от вышерасположенных конструкций, тогда как ее подошва располагается выше поверхности грунта.

Чем больше расстояние между сваями, тем больше должно быть сечение применяемой балки.

В качестве балки могут использоваться брус, бревно, швеллер, двутавр, уголок (балки сортового проката).

Обвязочный брус (рис. 1) используется при строительстве деревянных, каркасных строений.

Рисунок 1

Сечение бруса:

  • 150х150 при шаге между сваями 2500-2700 мм;

  • 200х200 мм при шаге между сваями 3000 мм.

Крепление к оголовку осуществляется на шпильку.

Бревно (рис. 2). Этот материал устойчив на изгиб, так как древесина сохраняет свою целостность. Оцилиндрованное бревно дает больший прогиб по отношению к необработанному, так как в этом случае нарушается целостность твердых слоев древесины.

Рисунок 2

Первый венец бревенчатого строения допускается укладывать прямо на оголовок. Если фундамент выполнен из бетона, то его стоит делать из дуба или лиственницы, так как это позволит увеличить срок службы конструкции. В случае со свайно-винтовым основанием от этих мер можно отказаться, если высота ростверка составит не менее 500 мм от уровня земли.

Обвязка брусом/бревном – самый экономичный и быстро реализуемый тип соединения. Чтобы обвязка не деформировалась, сваи должны быть расположены на одном уровне. В ином случае выравнивание выполняется частичным выпиливанием бруса/бревна.

Стыковка бруса/бревна (рис. 3). Для соединения пропорционально каждому из брусков сверху и снизу выполняются распилы, брус/бревно складывается под прямым углом. Стыки должны быть обработаны специальными растворами, защищающими от влаги, проложены джутом.

Рисунок 3

Использование антисептиков для бруса/бревна обязательно только для бетонных оснований. При строительстве основания из винтовых свай эта процедура носит рекомендательный характер, но только если высота ростверка составляет не менее 500 мм от уровня земли.

Конструктивное решение металлического ростверка определяется в зависимости от нагрузок на фундамент СНиП II-23-81* «Стальные конструкции», СП 53-102-2004 «Общие правила проектирования стальных конструкций».

Обвязка выполняется как вручную, так и с привлечением специальной техники (в зависимости от типоразмера швеллера/двутавра).

Свайно ростверковый фундамент шаг свай

Швеллер (рис. 4 – 7). Укладывается плашмя или на ребро. Вариант ребром лучше работает на прогиб, но из-за возникающего момента кручения, в этом случае лучше использовать сваренный швеллер.

Рисунок 4

Рисунок 5

Рисунок 6

Рисунок 7

Если швеллер укладывается плашмя (полками вниз), то при шаге свай более 2000 мм он прогибается даже под собственным весом, поэтому при выборе этого варианта расстояние между сваями стоит проектировать не более 2000 мм.

Двутавровая балка (рис. 8). Применяется при реконструкции оснований.

Свайно ростверковый фундамент шаг свай

Рисунок 8

В обоих случаях (швеллер или двутавр) соединение элементов конструкции сварное.

Достаточная толщина сортового проката (от 5 мм), а также подверженность этой части конструкции только атмосферной коррозии позволят обеспечить соответствие срока ее службы требованиям ГОСТ 27751-2014 «Межгосударственный стандарт. Надежность строительных конструкций и оснований. Основные положения», даже без выполнения дополнительной антикоррозионной защиты. Тем не менее, после завершения сварных работ конструкции (хотя бы из соображений эстетики) стоит обработать антикоррозийным составом.

Чтобы определить расстояние между сваями свайного фундамента, надо знать две величины: необходимое количество свай и размеры здания в плане.

Алгоритм расчета количества опор примерно одинаков для всех их видов, потому достаточно рассмотреть один вариант – например, буронабивные сваи.

Исходными данными для расчета являются:

  • анализ грунтов в зоне строительства;
  • максимальная нагрузка будущего дома на грунт;
  • площадь дома.

Анализ грунтов

Обвязка брусом

Определить состав грунта на участке можно самостоятельно (если планируется возведение легкой постройки). Для этого на месте будущего фундамента надо выкопать несколько ям глубиной примерно 2 метра.

В процессе рытья «скважин» вы увидите, какой тип грунта вам будет попадаться, и на какой глубине находится плотный слой (например, твердая глина).

Этот параметр вам понадобится для расчета длины сваи.

Собираем нагрузки

Общая нагрузка на грунт определяется как сумма весов всех строительных материалов, которые предполагается использовать при строительстве, снеговой и ветровой нагрузки.

Две последние величины — нормативные.

Они зависят от региона строительства и определяются по таблицам действующих в России СНиПов.

Для определения необходимого количества опор надо выполнить следующие действия:

  • рассчитать площадь подошвы одной сваи;
  • полученный результат умножить на сопротивление (4);
  • общую нагрузку поделить на произведение площади подошвы и сопротивления.

Получив число опор, необходимо произвести корректировку нагрузки: ведь и сами сваи давят на грунт. Вес буронабивной сваи считается без учета ее расширения.

Умножив вес одного элемента на их общее количество, получим дополнительную нагрузку на грунт.

Шаг установки свай

Как определить расстояние между сваями фундамента, зная их количество и габаритные размеры здания?

Кажется, нет ничего проще: расчет расстояния между сваями под фундамент заключается в делении периметра постройки на количество опор.

Свайно ростверковый фундамент шаг свай

Но и здесь есть некоторые нюансы – существуют минимально и максимально допустимые расстояния между опорами:

  • минимальное расстояние между буронабивными сваями фундамента по осям не должно быть менее трех диаметров опоры;
  • максимальное расстояние между сваями фундамента – от 5 до 6 диаметров сваи.

Из вышеизложенного правила есть несколько исключений:

  • при строительстве на песчаных грунтах минимально допустимое расстояние между бетонными сваями фундамента составляет 4 диаметра. При уменьшении шага возникает переуплотнение грунта, что приводит к усложнению монтажных работ;
  • деревянные сваи устанавливаются с минимальным шагом 70 см независимо от их диаметра;
  • минимально допустимый шаг для железобетонных опор составляет 90 см.

В зависимости от типа фундамента сваи могут размещаться рядным способом или в шахматном порядке. Первый способ применяется в свайно-ленточном фундаменте, второй — в свайно-ростверковом.

Расстояние между сваями свайно-ростверкового фундамента не должно превышать шести диаметров столба. В противном случае опора будет подвергаться воздействию повышенной нагрузки и работать как одиночная. Это приведет в конечном итоге к разрушению ростверка и даже обрушению постройки.

Оптимальным расстоянием между сваями свайно-ленточного фундамента считается 1,5-2 метра.

Максимально допустимый шаг зависит от размещения опор:

  • в один ряд – 1,33 м;
  • в два ряда – 2,67 м.

Популярность свайно-ростверкового фундамента в последние годы значительно выросла. Частные застройщики останавливают свой выбор на этом виде фундамента из-за его универсальных конструкционных качеств: он подходит для всех типов почв, в том числе и для слабых грунтов.

  1. сильносжимаемые грунты, которые перенасыщены водой;
  2. наличие глинистых, торфяных или илистых слоёв в почве;
  3. условия вечной мерзлоты (единственный вид фундамента, который походит в таком случае);
  4. незначительная глубина промерзания почвы;
  5. наличие сложного рельефа (например, строение возводится на склоне горы, рис. 11).

Статья с расчетом фундамента для дома на железобетонных сваях по этой ссылке.

Фундамент свайно-ростверковый для дома обладает многими преимуществами. Но чтобы остановить свой выбор именно на этом типе основания для будущего дома, стоит тщательно все продумать и просчитать, досконально изучить вопрос, обратиться к специалистам за советом или доверить полностью возведение фундамента профессионалам.

Предлагаем ознакомиться:  Размер печной трубы из кирпича

Важным моментом перед закладкой фундамента считается его точный расчет. Для этого создается проект и план будущего здания. Затем рисуется чертеж основания, и обязательно указывается схема закладок свай, учитывая их расположение в местах пересечения с простенками и в углах. Нужно предусмотреть так, чтобы ширина между сваями составляла не менее 3 м.

Для правильных расчетов необходимо также знать и некоторые другие показатели:

  • массу будущего здания – подсчитать необходимо не только все отделочные материалы, но и примерный вес внутренней «начинки»;
  • опорную площадь – с помощью известного веса конструкции и коэффициента надежности легко определяется нагрузка на опоры;
  • размеры и площадь сечения свай – благодаря известному количеству опор их число можно умножить на выбранную площадь и получить нужное значение.

Все результаты нужно сравнить с ранее определенной опорной площадью. В некоторых случаях приходится уменьшать или увеличивать площадь опор, так как их несущая способность будет зависеть от диаметра и типа грунта.

Глубина погружения свай рассчитывается исходя из вида и сложности грунта. Нижняя часть опоры должна находиться на 20-30 см ниже нормативной глубины промерзания определенного вида грунта в регионе проживания. К примеру, глубина промерзания для Санкт-Петербурга, по отчетам геологов, для глин и суглинков 1,4  м.

Для определения требуемого количества свай и расстояния между ними руководствуются СНиП № 2.02.03-85 и ГОСТ 27751, в которых перечислены основные требования, предъявляемые при возведении свайных фундаментов. При этом в расчет берутся следующие характеристики:

  • прочность материала свай и ростверка;
  • несущая способность грунта (при этом учитывается уплотнение при установке опоры);
  • при наличии значительных перепадов рельефа – несущая способность основания (пяты) опоры;
  • степень усадки сваи при вертикальной нагрузке.
  1. Для начала расчетов понадобиться определить размер общей нагрузки на будущий фундамент, то есть узнать вес здания. При этом учитываются не только масса стен, но и пола, перекрытий между этажами, вес крыши, внутренней и фасадной облицовок.
  2. Полезная нагрузка (вес мебели, бытовых приборов и людей) – если при возведении административных многоэтажных зданий в расчет принимается 200 кг/кв. м, то при строительстве жилых домов достаточно 150 кг/кв. м.
  3. К полученной сумме веса добавляется снеговая нагрузка в зимний период. Давление снежных масс для большинства районов РФ – 180 кг/кв. м.
  4. Сумма всех трех вышеуказанных нагрузок умножается на коэффициент запаса, равный 1,1 (в некоторых случаях возможно применение коэффициента 1,2).
  5. Нагрузка на одну опору без проседания.

Технические характеристики

Свайно ростверковый фундамент шаг свай

Свайно-ростверковый фундамент представляет собой железобетонное, деревянное или стальное основание, залитое бетоном, в котором все элементы соединены в единую конструкцию. Его устройство может быть как с монолитным видом закладки (перекрытое плитой), так и выстроенное с помощью висячей ростверки. Висячий фундамент характеризуется открытым зазором между поверхностью почвы и ростверком, его необходимо дополнительно утеплять и накрывать гидроизоляцией. Что же касается монолитного варианта, то он формируется из бетонного каркаса, в котором высота платформ выравнивается сваями разной длины.

Так как во время укладки основания используются сваи, заглубленные в грунт между несущим слоем и нижним уровнем промерзания, то распределить нагрузку здания между ними сложно. Поэтому часто свайно-ростверковый фундамент выполняется сборным из швеллера и бруса. Все опоры такой конструкции крепятся в узел с помощью специальных лент и бетона. Стоит заметить, что комбинация ростверка и свай придает несущему основанию надежность и устойчивость.

В зависимости от того, какой закладывается фундамент (деревянный, металлический, бетонный или железобетонный), основание под застройку приобретает разные технические характеристики. Согласно предписаниям СНиП, допускается строительство конструкций с низкими и высокими ростверками, которые располагают выше уровня земли. Их обычно делают из металлических труб большого сечения или из бетона. При этом изготавливать ростверки из бетона намного сложнее, так как необходимо точно рассчитывать место заливки ленты от почвы.

Предназначение

В отличие от других видов оснований, свайно-ростверковый фундамент идеально распределяет несущие нагрузки от строений на грунт, поэтому выбирая его, можно быть уверенным, что новое здание надежно прослужит не один десяток лет и будет защищено не только от резких перепадов температуры, но и от сейсмической активности. Подобные конструкции широко применяются как для общественного, так и для индивидуального строительства. Особенно хорошо подходят для участков, расположенных на склоне с пучинистой вечномерзлой почвой и сложным рельефом.

Кроме этого, такие фундаменты рекомендуются:

  • для постройки кирпичного дома;
  • в каркасном строительстве;
  • для сооружений из газосиликатных блоков;
  • на почвах с повышенной плотностью;
  • при высоком размещении грунтовых вод;
  • на нестабильной почве с плывунами.

Свайно-ростверковая конструкция позволяет также настилать полы непосредственно по грунту без выполнения дополнительного выравнивания поверхности и заливки глубокой ленты, так как установленные различной высоты сваи компенсируют все неровности, устраняя перепад высот. Можно использовать такой фундамент и при строительстве зданий с весом, превышающим 350 тонн, – он получится намного надежнее и экономичнее, чем ленточное или плиточное основание. Но в этом случае придется в проект заложить повышенный коэффициент запаса прочности, который должен составлять не 1,2, как обычно, а 1,4.

Достоинства и недостатки

Свайно-ростверковый фундамент является единой системой, состоящей из ростверка и опор.

Благодаря наличию в конструкции бетонной основы, укрепленной армированными элементами, основание выступает надежной опорой для зданий и характеризуется некоторыми преимуществами.

  • Высокая экономическая выгода. Установка не требует больших финансовых затрат, так как земельные работы сводятся к минимуму.
  • Устойчивость. Большая несущая способность дает возможность возводить многоэтажные здания с использованием в их отделке тяжелых строительных материалов.
  • Расширенный охват строительства. По сравнению с другими видами фундаментов застройки территорий можно выполнять на любых типах грунта, которые не подходят для закладки традиционных оснований. Трудная геометрия ландшафта, косогоры и склоны не являются преградой для работ.
  • Возможность формирования набивных свай отдельно от ростверка. Благодаря этому нюансу бетонная смесь значительно экономится. Кроме этого, можно использовать как готовый, так и самостоятельно приготовленный раствор.
  • Удобное расположение свай с кабельными линиями и подземными трубопроводами. Это упрощает создание проекта и не нарушает функциональность настроек.
  • Высокая прочность. Монолитная связка ростверка и опор защищает конструкцию от усадки грунта, поэтому строение при эксплуатации не ломается и не деформируется.
  • Отсутствие подготовительных работ. Чтобы заложить свайно-ростверковый фундамент, нет необходимости формировать котлован, что упрощает строительный процесс.
  • Хорошая теплоизоляция. Пространство между землей и основанием благодаря повышенному обустройству ростверка не пропускает холодные потоки воздуха – это сокращает тепловые потери и делает здание теплым.
  • Отсутствие риска затопления. Свайные конструкции, возвышенные над поверхностью земли до двух метров, защищают строение от возможного подтопления.
  • Простота установки. Обладая минимальными строительными навыками, такой фундамент вполне реально воздвигнуть своими руками, не прибегая к помощи мастеров и не используя землеройные устройства.
  • Небольшие сроки работ.

Помимо достоинств, у этого вида фундамента имеются и минусы:

  • Невозможность строительства на каменистой почве – твердые минеральные породы делают невозможной установку свай.
  • Проблематичный монтаж на участках с горизонтальным смещением. Не рекомендуется осуществлять работы на почвах, которые могут просесть, иначе нарушится устойчивость опор, и грунт провалится.
  • Для зданий, строительство которых планируется в суровых климатических регионах с низкой температурой, придется продумать дополнительные мероприятия по укладке высококачественной теплоизоляции.
  • Не предусмотрены такие основания для реализации проектов домов с подвалом и цокольным этажом.
  • Сложность расчета несущей способности опор. Самостоятельно просчитать этот показатель трудно. В случае малейших неточностей фундамент может дать перекос, и в результате изменится геометрия всей конструкции.

Несмотря на недостатки, свайно-ростверковый фундамент хорошо себя зарекомендовал у строителей и получил только положительные отзывы владельцев домов.

3. Фундамент с ростверком своими руками

Буронабивные машины при строительстве частных домов используют лишь в тех случаях, когда грунт недостаточно плотный и для обнаружения более плотного участка требуется углубиться в толщу земли на достаточно большую глубину. Если толщина слабого грунта достаточно велика, возможно использование составных свай из отдельных разъемных секций.

В большинстве же случаев при возведении частного дома достаточно установки буронабивной сваи. Для того в грунте случае в грунте с помощью садового или ручного бура делается отверстие необходимой глубины.

3.1. Разметка и бурение скважин под сваи.

В данном примере для упрощения расчеты ведутся по винтовым опорам.  Отметим, что, если для подобных свай небольшого размера при расчетах не учитывается боковое трение, то в случае возведения тяжелых зданий на буронабивных сваях также учитываются силы бокового трения, оказывающие воздействие на сваю.

Расчет общего количества свай и шага их установки для одноэтажного дома размером 6 × 6 м:

  1. Определим общий вес расходных материалов. Допустим, общий вес бруса, крыши и облицовки дома с учетом снеговой нагрузки составит 27526 кг.
  2. Размер полезной нагрузки 6 × 6 × 150 = 5400 кг (полезная нагрузка, данные которой приведены в п. 2.1, умножается на длину и ширину будущего дома).
  3. Величина снеговой нагрузки 180 × 6 × 6 = 6480 кг.
  4. Таким образом, общая масса нагрузки на фундамент составит 27526 5400 6480 = 39406 кг.
  5. Умножаем полученный вес на коэффициент надежности 39406 × 1,1 = 43346,6 кг.
  6. Допустим, мы планируем установку винтовых опор 86х250х2500 ВСК. Для расчета их количества полученную сумму общей нагрузки 43346,6 кг следует разделить на нагрузку, приходящуюся на одну сваю 43346,6/2000 = 21,673. Округляем полученное число до 22. Таким образом, для строительства дома размером 6×6 м нам понадобиться 22 сваи.
  7. Для установки 22 опор шаг установки будет 1,2 метра. Для половых лаг следует добавить еще 2 сваи, которые будут расположены внутри дома.

Свайно ростверковый фундамент шаг свай

После расчистки и выравнивания участка на месте будущего фундамента делается разметка: с помощью натягивания нитей определяется на местности местоположение внутренних и внешних границ ростверка. Опоры, к которым крепится натянутая разметочная веревка, лучше вывести за периметр будущего фундамента, так, чтобы углы будущего фундамента образовывались в местах пересечения натянутых нитей.

Далее, место каждой опоры обозначается с помощью арматуры или деревянных кольев. Можно просто сделать небольшую лунку на месте будущей сваи и пролить ее водой: своего рода «маркер». Сваи обязательно устанавливаются по всем четырем углам будущего фундамента, а затем от каждого угла отмечается необходимое расстояние до следующей, при этом опоры обязательно должны устанавливаться в месте пересечения стен.

Слишком часто расставленные опоры значительно увеличат материальные затраты на их возведение. Редкое же их расположение может привести к существенной деформации ростверка, а затем и к появлению трещин в несущих стенах.

После завершения работ по разметке будущих свай, строительная нить, служившая разметкой границ будущего ростверка, убирается с опор, и производятся работы по бурению скважин под сваи.

Перед заливкой бетоном каждая из скважин армируется. Арматура раскладывается продольно по всей длине сваи. Для каждой из столбовых опор достаточно 4-6 прутьев диаметром 12-10 мм. Для придания устойчивости каждая из арматур предварительно сваривается между собой проволокой. Получается своеобразный каркас (закладная), который вставляется в подготовленную скважину.

Вид расстояния между сваями

Во избежание появления воздушных карманов бетонирование должно осуществляться послойно по 25-30 см. Каждый последующий слой плотно утрамбовывается лопатой-штыковкой или вибратором. Чтобы не допустить швов на стыках, заливка каждого последующего слоя производится до высыхания предыдущего.

Далее, разметочная нить снова натягивается на оставленные опоры, и в обозначенных границах под будущий ростверк укладывается подушка из щебня и песка, которая проливается водой и утрамбовывается. Для того, чтобы вода при заливке бетона не ушла в землю, укладывается полиэтилен или рубероид.

Армирование ростверка происходит до установки опалубки.

После завершения вязки арматуры, разметочная нить снова натягивается и по ней устанавливается опалубка.

Заливка монолитного ростверка осуществляется также, как и при заливке ленточного фундамента.

Для обустройства «висячего» фундамента под него предварительно укладывается слой песка, который по мере высыхания конструкции удаляется. Заменить песок можно деревянным коробом в форме буквы «П», который устанавливается на слой кирпича. Через 3 дня короб и кирпичи удаляются.

Ростверк представляет собой ленточную конструкцию (о том, как армируют обычный ленточный фундамент — читаем отдельно), соединяющую отдельно стоящие сваи между собой. За счет обвязки опоры получают дополнительную пространственную жесткость и устойчивость к опрокидывающим нагрузкам. Также ростверк выступает в качестве опорной поверхности, на которой возводятся стены здания.

Грунт для анализа

Амирование ростверка начинается после выполнения всех предыдущих этапов обустройства свайного фундамента — монтажа свай, их обрезки и обустройства опалубки. Вы должны иметь готовую опалубку, внутри которой на высоту, равную сечению обвязки, выступают армокаркасы свай.

Опалубка и сваи перед началом армирования

Опалубка и сваи перед началом армирования

При сборке каркаса арматуру можно вязать между собой с помощью проволоки либо соединять прутья методом сварки. Существенной разницы в способе стыковки нет — нередко утверждают, что сваренный каркас из-за отсутствия эластичности хуже противостоит деформациям, чем соединенная вязкой конструкция, однако в промышленном многоэтажном строительстве каркасы свайно-ростверковых фундаментов всегда свариваются, так что эти опасения беспочвенны. К тому же, сварка более практичный и быстрый в реализации способ.

Этапы строительства

Фундамент на сваях и ростверке представляет собой сложную конструкцию, но его вполне реально изготовить своими руками. Чтобы такое основание надежно прослужило, во время работ должна использоваться специальная технология ТИСЭ и пошаговая инструкция установки.

Возведение свайно-ростверкового фундамента предусматривает выполнение следующих работ:

  • расчет основания и создание проекта;
  • подготовка и разметка строительного участка;
  • бурение скважин и рытье траншей;
  • формирование опалубки;
  • армирование;
  • заливка бетонным раствором и жесткая заделка швов.

Каждый из вышеперечисленных пунктов важен, поэтому на каждом этапе строительства следует проверять контроль качества, так как малейшая ошибка или неточность потом негативно скажется на эксплуатации здания.

Нанесение разметки

Перед началом стройки тщательно подготавливают рабочее место. Для этого, в первую очередь, участок очищают от механических препятствий в виде камней, корней и деревьев. Затем землю хорошо выравнивают и снимают плодородный слой. После этого наносят разметки, указывающие месторасположение свай. Работу выполняют с помощью шнура и деревянных кольев.

Разметки нужно установить строго по диагоналям. Шнуры натягиваются для отметок внутренней и внешней поверхности стен. Если будет допущена неточность, то получатся отклонения от проекта, и фундамент при эксплуатации может искривиться.

В том случае, когда на участке наблюдаются небольшие перепады высот, разметку выполнить легко. Для территорий со сложным рельефом потребуется помощь опытных мастеров. Особое внимание нужно уделять также углам здания – они должны составлять угол 90 градусов.

Копка траншеи

После того как определены границы фундамента, можно приступать к земляным работам. Вначале под ростверк роют траншею, затем сверлят лунки, в которые позже установятся сваи. Работы, как правило, осуществляются с помощью такого ручного инструмента, как лом, лопата и бур. Если позволяют финансовые возможности, то можно заказать специализированную технику.

В зависимости от назначения будущей постройки и типа почвы выбирают оптимальную ширину ростверка. Для хозяйственных объектов допустимым показателем считается 0,25 м, для подвижных – 0,5 м, а для жилых домов эта цифра возрастает до 0,8 м. Что же касается глубины, то ростверк может залегать на 0,7 м.

В вырытой канаве необходимо проверить дно и стены на ровность – в этом поможет лазерный уровень. После этого на дно траншеи ложится песчаная подушка, песок выбирается крупной фракции. После его укладки поверхность смачивают водой и тщательно утрамбовывают. Песчаная подушка не может быть менее 0,2 м. Следующим этапом земляных работ станет подготовка отверстий под вертикальные сваи: лунки сверлятся глубиной 0,2-0,3 м.

Затем в готовые ямы устанавливают трубы, которые будут играть роль опалубки, и дно застилают гидроизоляционным материалом – это защитит конструкцию от влаги.

Установка ростверка

Немаловажным моментом в строительстве является монтаж ростверка. Чаще всего для работы выбирают металлический элемент, который легко приваривается к оголовкам свай. Чтобы конструкция равномерно передавала нагрузки, она должны быть размещена строго по горизонтали. В том случае, если устройство фундамента по проекту предусматривает использование железобетонного низкого ростверка, то дополнительно выполняют подсыпку из щебня средней фракции. Щебень насыпают в несколько слоев по 5 см и хорошо уплотняют.

На подготовленное основание ставится опалубка. Ширина ее ленты должна превышать ширину стен, а высоту насчитывают в соответствии с показателями цоколя. Монтаж упоров и сборка щитов во многом напоминает технологию работ для ленточного фундамента.

Что же касается армирования, то в большинстве случаев аналогично строительству ленты изготавливается снизу и сверху два пояса из ребристой арматуры. Их перевязывают между собой сваями. Концы арматуры, выходящие из свай, загибают: один ряд привязывают к верхнему поясу, а другой – к нижнему.

Выпуски арматуры не должны быть менее 50 мм от диаметров прутьев. Например, если применять арматуру с сечением 12 мм, то ее рекомендуется загнуть на 60 мм.

После того как все работы по изготовлению каркаса закончены, необходимо продумать размещение систем коммуникаций. Для этого закладываются короба и трубы, через которые будет проходить канализация, электричество, водопровод и отопление. Нельзя также забывать и о прокладке труб под инженерные системы и продухи.

Заливка раствора

Завершающим этапом в установке фундамента является заливка бетонного раствора. Для бетонирования обычно применяют цемент марки М300, щебень и песок. Смесь готовится в соотношении 1: 5: 3. При этом раствор не просто заливают – его еще дополнительно вибрируют. Благодаря этому поверхность получается прочной и однородной.

В первую очередь, бетоном заливают отверстия, предназначенные под сваи, а потом – саму опалубку. Рабочий процесс желательно выполнять за один заход. Если же бетонировать поэтапно, то возможно появление неровностей и пузырьков воздуха. Оптимальной температурой для заливки считается 20С – при таком показателе опалубку можно будет снимать спустя четыре дня. За этот промежуток времени бетон приобретет прочность и станет готовым для проведения последующих строительных работ.

Как и любой другой вид фундамента, строительство всегда начинается с изучения природных условий, вычисления важных показателей, составления проектов и планов для будущей постройки.

Этот шаг подразумевает очистку места стройки от крупного мусора, выравнивание участка (при необходимости) и разметку территории согласно строительному плану.

Сваи приготовленные для монтажа

Обязательно отмечаются углы будущего фундамента. В отмеченные точки каждого угла устанавливаются колышки (рис.12), которые стягиваются с помощью шпагата по всему периметру.

Полезные советы

Свайно-ростверковый фундамент необходимо возводить правильно, придерживаясь всех технологий строительства, – это поможет увеличить его технические и эксплуатационные характеристики.

Если строительные работы выполняются начинающими мастерами, то им нужно учесть некоторые рекомендации опытных специалистов.

  • Начинать установку следует с расчетов. Для этого определяется тип грунта и глубина заложения ростверка. При недостаточной глубине закладки опоры здание может дать усадку и трещины, после чего даже разрушиться.
  • Огромную роль играет исследование почвы, от которого зависит несущая способность конструкции. Самыми большими показателями обладают скальные породы и каменистые грунты. Если неправильно определить состав почвы, то это приведет к ошибкам в расчетах нагрузки конструкции, в результате чего она погрузится в землю.
  • Между сваями и ростверком должна быть хорошая связь, так как под воздействием давления почвы неустойчивая конструкция может разрушиться.
  • В независимости от вида фундамента на глубину промерзания следует обязательно укладывать песчаную подушку – особенно это касается эксплуатации основания в зимний период. Мерзлый грунт может расширяться и вызывать разрывы ростверка.
  • Ростверк не должен соприкасаться с поверхностью земли или быть заглубленным в нее. Необходимо по всему периметру участка снять небольшой слой почвы, потом установить опалубку, засыпать песок и залить бетон.
  • Следует точно рассчитывать шаг между сваями. Этот показатель определяется в соответствии с нагрузкой на фундамент, диаметром и количеством арматуры.
  • Во время проведения армирования стоит предусмотреть нужное количество вентиляционных продухов. Все внутренние отсеки нужно соединить с выходами на улицу.
  • Огромную роль в устройстве основания играет утепление и гидроизоляция. Их следует уложить до того, как залить фундамент бетоном.
  • Дно котлована или траншеи необходимо делать утрамбованным и не разрыхленным. Нельзя допускать, чтобы на основание осыпалась земля со стенок. Кроме этого, от траншеи или котлована должны отходить осадочные воды, иначе дно намокнет и будет непригодным для заливки раствором. Недопустимо также в траншеях наличие излишней крутизны откосов.
  • Слабый грунт требует усиления сваями и хорошей засыпки.
  • Песок, который используется для засыпки воздушной подушки, следует обязательно увлажнять и распределять подушку под контур в обрез под углом 45 градусов.
  • Опалубку необходимо надежно закрепить, так как при заливке бетоном она может не выдержать нагрузку и разрушиться. Не допускается отклонение опалубки от вертикали больше, чем на 5 мм.
  • Высота фундамента делается с небольшим запасом на 5-7 см от высоты, указанной в проекте.
  • Во время армирования каркаса рекомендуется использовать стержни с суммарной площадью сечения не менее 0,1% от площади бетонного элемента. При этом лучше всего выбирать гладкую арматуру, не имеющую следов ржавчины, грязи и краски.
  • Нежелательно крепить арматуру с помощи сварки – это может нарушить ее прочность в местах соединения.
  • Марку бетона для заливки стоит выбирать в зависимости от конструкции основания и климатических условий региона.


Adblock detector
