Высота над землей ленточного фундамента — Портал о стройке


Ленточный фундамент и его разновидности

Ленточный фундамент – это лентовидное основание, уложенное под все несущие, а иногда и ненесущие стены дома. Исходя из характера материалов, используемых для их обустройства, фундаменты могут быть:

  • бутовыми;
  • бутобетонными;
  • бетонными;
  • железобетонными;
  • кирпичными.

В конструктивном отношении, различают ленточные фундаменты сборного типа и монолитные. Сборные фундаменты изготавливаются из отдельных готовых блоков и отличаются большой быстротой возведения, тогда как монолитные должны некоторое время выдерживаться для того, чтобы бетон смог набрать прочность. Важный недостаток сборных конструкций состоит в их меньшей прочности в сравнении с литой бетонной лентой.

Несмотря на быстроту возведения сборных конструкций, монолитные ленточные фундаменты относятся к значительно более распространенным. По материалу изготовления они могут быть бутового состава или, что случается значительно чаще, быть железо- или просто бетонными.

Выбор конструкции фундамента

Рассматривая варианты основного несущего элемента, какой планируется выполнить под дом, любой будущий владелец старается выбрать наиболее экономичный вариант. Одним из параметров, позволяющих снизить стоимость строительства, многим видится высота фундамента.

Если глубина заложения несущей конструкции зависит от глубины промерзания грунта, ширина — от расчетов, определяющих несущую способность, то высота фундамента над уровнем земли кажется характеристикой, которую можно безболезненно менять для снижения общей стоимости.

Для каких строений подходят ленточные фундаменты и их достоинства

Если расчет ленточного фундамента выполнен правильно, он может являться надежным основанием для:

  • кирпичных и газобетонных домов;
  • домов из камня;
  • железобетонных строений средней тяжести;
  • бревенчатых домов.

Кроме того, данный тип фундамента может успешно использоваться для бань и гаражей, заборов и пристроек и т.д.

К достоинствам ленточных фундаментов следует отнести:

  • обеспечение возможности по обустройству подвалов;
  • способность выдерживать существенные нагрузки;
  • возможность обустройства перекрытий с использованием бетонных плит;
  • простота возведения и возможность выполнения работ своими силами.

Недостаток фундамента данного типа состоит в его относительно дороговизне. Однако он с лихвой перекрывается той надежностью, которую в состоянии обеспечить эта конструкция.

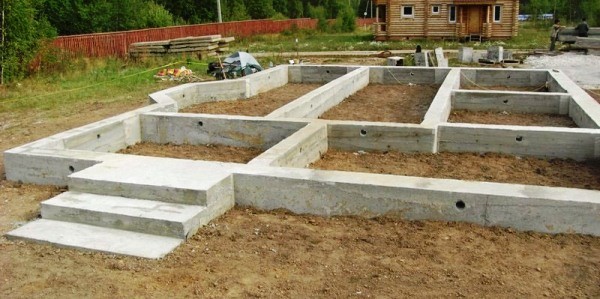

Свойства фундамента с высокой надземной частью

Высота фундамента дома влияет на внешний вид здания, позволяет устроить в цокольном этаже разводку инженерных коммуникаций, удобных в обслуживании, а также дает возможность защитить конструкции дома от неблагоприятных климатических воздействий, влаги и перепадов температур.

наземная часть фундамента
Учитывайте необходимую высоту, если наземная часть фундамента станет стеной подвала

Для чего нужно осуществлять увеличение высоты фундамента над уровнем земли можно понять, изучив следующие моменты:

  1. Основной несущий конструктив дома, поднятый над уровнем земли за счет увеличения его вертикального размера, будет являться цоколем здания. В данном случае он будет представлять однородную конструкцию без разделительного шва, какой выполняется с горизонтальной гидроизоляцией в случае отдельного устройства цоколя и фундамента.
  2. Дом, имеющий высокий ленточный остов, получает дополнительные гарантии по защите от вредного воздействия воды на конструкции. Для этого высота фундамента дома должна быть определена из расчета превышения верхнего среза конструкции над уровнем самого высокого возможного уровня снега с учетом наиболее снежных зим. Но независимо от этого высота его должна быть не менее 30 см.
  3. Если надземная часть фундамента дома является стеной подвала, то ее высота определяется с учетом заложенных в проектной документации конструктивных решений, влияющих на ее увеличение.
  4. При устройстве столбчатого фундамента и ростверка с использованием свай помимо возвышения над поверхностью земли верхней части нижняя грань, опирающаяся на сваи или на фундаментные столбы, также должна быть выше уровня земли на 20-30 см. Это защитит фундаментные балки и свайные ростверки от возможных подвижек пучинистого грунта в периоды его попеременного замораживания и оттаивания.
  5. Высота конструкции над уровнем земли, посчитанная с определенным запасом, во время проектирования будет компенсировать возможные усадки основания.
Предлагаем ознакомиться:  Кирпичная баня на даче
Высокий фундамент
Высокий фундамент даст возможность использовать пространство под полом

Если дом выполнен из конструкций, особенно подверженных негативному влиянию влаги и других воздействий окружающей среды, например, древесины, то высокая конструкция остова создаст дополнительные условия для защиты материала от контакта с водой и для проветривания, что обеспечит создание благоприятных условий для правильной эксплуатации здания.

Наличие фундамента выше уровня земли в бесподвальном помещении дает возможность использования дополнительного пространства ниже пола, образовавшегося за счет этого, для расположения сетей водопровода, канализации, газопровода и других инженерных систем.

При высоте этого пространства ниже пола, позволяющей находится там человеку и полноценно выполнять определенные операции, эксплуатация и ремонт этих сетей и систем становится доступной, удобной и надежной.

Рассмотрев и проанализировав положительные детали при устройстве высокого фундамента дома, какой можно сделать вывод, что его применение является целесообразным в экономическом плане.

фундамент высокий
В ленточных фундаментах надземная часть в 4 раза больше ширины

В практике устройства ленточных фундаментов принято за правило выполнять надземную часть высотой в четыре раза больше ширины. Эти соотношения определены путем расчетов для среднего дома с несущим основанием мелкого заложения с заполнением пространства между лентами грунтом и песком.

Глубина заложения фундамента обычно больше его надземной части. При наличии в доме под полом пространства в лентах необходимо устраивать вентиляционные отверстия, которые необходимы для постоянного проветривания подпольного пространства.

При возникновении вопроса, какой должен быть ленточный несущий остов, рассматриваются следующие варианты конструкций с высокой надземной частью:

  • ленточные элементы с глубиной заложения ниже глубины промерзания;
  • ленточные элементы с глубиной заложения выше глубины промерзания;
  • балки со столбчатыми опорными частями и ростверки на сваях.

Заглубленность фундаментов ленточного типа

По степени заглубленности ленточные конструкции могут быть:

  • мелкозаглубленными;
  • заглубленными.

Как правило, мелкозаглубленные фундаменты укладываются на глубину 60 см и менее. Основанием для их укладки могут быть щебеночные и непучинистые песчаные и каменистые грунты.

Эти конструкции могут являться прекрасным основанием для легких каркасных построек, деревянных домов и пристроек к ним, гаражей и заборов.

Заглубленные фундаменты обустраиваются на любых надежных грунтах и закладываются ниже той глубины, на которую промерзает грунт в конкретной местности.

Фундаменты данного типа не рекомендуются в следующих условиях:

  • если грунтовые воды проходят очень высоко, что чревато промерзанием и разрушением конструкции;
  • при наличии больших перепадов высот;
  • в случае заболоченности почвы или сыпучести грунта;
  • при очень глубоком промерзании почвы, что делает закладку такого фундамента экономически неприемлемой.

А теперь мы можем рассказать вам и о том, как производится расчетных ленточных фундаментов. Причем делать это будем на основе личного опыта, полученного в ходе возведения бани.

Порядок расчета ленточного фундамента

Наиболее сложная стадия строительства бани – безусловно, создание нулевого уровня. С одной лишь сметы уходит на его больше 20%, и не меньшая часть времени и сил. С одной стороны, хорошо, если занимаются фундаментом нанятые строители, которых наняли вообще для всех этапов строительства – с другой стороны, наиболее серьёзные проблемы уже спустя 1-2 года начинаются у доверившихся им.

Правильно просчитанный и спроектированный фундаментПравильно просчитанный и спроектированный фундамент

Правильно просчитанный и спроектированный фундамент

Поэтому знание, как рассчитывать правильно стройматериалы для ленточного фундамента и как грамотно его строить, крайне полезным окажется для тех, кто делает всё своими руками, и для тех, кто только наблюдает за нанятой бригадой. Разумеется, на 100% точный расчёт выполнить не сумеет даже опытный архитектор либо прораб, однако достоверные примерные данные можно получить. Ведь основное – это верный расчёт ленточного фундамента относительно нагрузки на будущий фундамент, кубатура его, объём, геометрические размеры.

Предлагаем ознакомиться:  Как отремонтировать треснувший фундамент? - ДомЭксперт

Чтоб определить тип грунта, присутствующий на участке, ныне есть больше 10 надёжных способов, это и «дедовские», и предполагающие привлечение современной техники. Простейший из них таков – делаются несколько глубоких ям на всём участке и рассматривается так называемый срез почвы. При этом буквально в 2 метрах земля может быть уже иной – это нормально. По таким результатам надо сложить геологическую картину для себя, она и будет определять глубину закладывания фундамента и вид последнего.

Любой сухой грунт, будь он глинистый либо песчаный, обладает стандартной несущей способностью от 2кг/см2. На данную цифру и надо ориентироваться, делая расчёт ленточного фундамента. Тогда нагрузка и в случае бревенчатой, и в случае кирпичной бани останется всё же в пределах нормы, даже с некоторым запасом.

Если у вас выходит, что масса бани явно превышает данное значение, и вы не уверены, что фундамент выдержит нагрузку, необходимо простое увеличение ширины его ленты, это всё, поскольку надо будет учесть ещё с годами расчёт осадки ленточного фундамента. Лишь после этого снова следует пересчитать нагрузку на грунт – масса фундамента в таком случае изменится, общее значение станет иным.

К слову, тяжёлыми называют грунты, которые тяжело копаются, их ещё называют и «плотными», т.е. имеющими низкую пористость и неэластичность. А те, которые копаются легко, являются среднеплотными грунтами, которые могут также называться текучими, пористыми и пластичными.

Немаловажное значение имеет принадлежит глубине промерзания почвы. Ведь земля, находящаяся ниже данной точки, уже и так уплотнена, причём «дальше некуда» — в таком состоянии она пребывает сотни лет. А грунт, который выше данной точки, всегда насыщен влагой, он при сезонном размораживании увеличивает свой объём, т.е. пучится.

Причём минимум на 10% — это для фундамента достаточно ощутимо, для стен бани также. Отсюда и возникло понятие максимальной деформации стройматериала, и поэтому столь важно вычисление характеристики почвы и её возможного пучения к весне, на основе этого делают расчёт ленточного монолитного фундамента – надёжный и точный.

Сюда непременно надо вписать вес мебели и прочих предметов, которые будут в бане, а ещё снег, который осядет на её крыше, — он может весить даже тонну (так наз. снеговая нагрузка).

Проверка выбранного типа фундамента проходит по 3-м параметрам:

  • Несущая способность грунта превышает удельную нагрузку.

Что представляет собою несущая способность грунтов? Данная характеристика выбранного участка показывает, какая именно нагрузка «под силу» единице площади грунта, а также какой должна быть суммарная площадь фундамента бани – оказывается, чем хуже грунт способен выдержать давление, тем больше нужна площадь нулевого уровня.

Как определяется несущая способность грунта? На способность грунта «держать» фундамент влияет одновременно целый комплекс факторов. Это тип грунта основания, его плотность, сезонная влажность, близость подземных вод. И это лишь пример расчёта ленточного фундамента, поскольку для каждого участка необходим учёт природных и техногенных факторов.

  • Деформация морозного пучения грунта намного меньше, чем предельно допустимая для данного фундамента и данной конструкции бани.
  • Возможные напряжения на фундамент не превышают напряжений, при которых утрата упругости в арматуре фундамента рискует стать необратимой.
Предлагаем ознакомиться:  Монтаж слива душевой кабины

Так, наиболее хрупки и наиболее склонны к трещинам блоки без армирования и кирпич. Показатель деформации для них не может быть выше 0,0005. Таким образом, в случае длины фундамента 15 м выгиб стены может быть не больше 7,5 мм, в зависимости от этого и делают расчёт арматуры для ленточного фундамента.

Итак, остался лишь расчёт бетона на ленточный фундамент – объём его будет равняться кубатуре самого фундамента. Как вычислить её? Всё просто – ширина ленты умножается на общую длину и на высоту. Ширина ленты обычно не выше 40 см, а длина составляет суммарную длину всех стен бани, являющихся несущими, высота – это сумма надземной и подземной части.

Конструктивно для железобетонной балки минимальная допустимая ширина — 15 см, для ленточного фундамента (представляющего собою, в сущности, свободно лежащие на упругом основании балки) рекомендуемая ширина — минимум 25 см для садовой лёгкой постройки, и минимум 30 см для дачного дома. Ширина мелкозаглубленного ленточного фундамента не должна превышать ширину стены, опираемой на неё.

Высота над землей ленточного фундамента — Портал о стройке

Но, помимо конструкционных ограничений имеются также требования, которые задаются несущими способностями грунтов, подлежащих под фундаментами. Удельная нагрузка от здания, рассчитываемая на единицу площади, должна не превышать 70% несущей способности грунта. Величину нагрузки регулировать возможно при помощи площади опоры фундамента на почву. Чем эта площадь опоры больше, тем удельная нагрузка, которая передаётся на грунт, меньше.

Методика определения наименьшей достаточной ширины ленточного мелкозаглубленного фундамента основывается на представлении про то, что удельная нагрузка на единицу площади грунта, лежащего под фундаментом, должна быть меньше, чем несущая способность (т.е. расчётное сопротивление основания) грунта, лежащего под фундаментом.

На этом всё: подготовка к созданию нулевого уровня бани, бесспорно, всегда кропотлива, отнимает немало времени, много сил, однако минимум 3 поколения будут париться в добротной парной со спокойной душою.

Зависимость технических параметров от вида фундамента

В приведенной ниже таблице даны размеры фундаментов и высоту их надземной части в зависимости от вида конструкции.

№ п/п Вид фундамента Глубина заложения Высота над землей
1 Ленточный элемент глубокого заложения 1,5-2 метра 0,5 метра
2 Ленточный элемент мелкого заложения 1-1,5 метра 0,5 метра
3 Бетонные ригеля на стаканах 1,5-2 метра 0,5 метра
4 Ростверки по сваям По проекту 0,5 метра

При устройстве бетонного основания по 3 и 4 вариантам возможно увеличение высоты над уровнем земли не только верха, но и нижней грани опорной конструкции.
