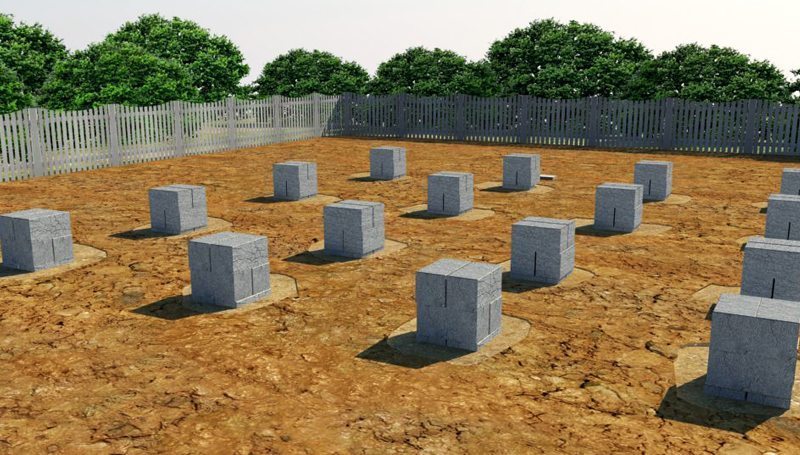

Закладка столбчатого фундамента

Преимущества решения

За время использования такого вида конструкции фундамента пользователи и строители успели составить определенный список положительных качеств, которые были выявлены. Среди них можно выделить:

• возможность самостоятельного проектирования;
• относительная простота расчетов;
• возможность использования на различных видах почв;
• возможность использования на участках с перепадами уровня;
• возможность избежать планирования участка;
• высокая скорость возведения;
• продолжительный срок службы;
• сравнительно низкая стоимость проекта.

Возможно, эти нюансы относятся не ко всем разновидностям конструкций столбчатых фундаментов, но для классической конструкции с бетонным ростверком это именно так. Есть и свои минусы, которых значительно меньше. Одним из них является невозможность строительства тяжелых зданий, стены которых состоят из кирпича.

Последний способен оказывать значительное давление на основу, что часто приводит к разрушению. Происходит это вследствие усадки, хотя в промышленных масштабах такая конструкция фундамента применяется для кирпичных зданий на грунтах с вечной мерзлотой. Другим неприятным моментом является отсутствие возможности устроить подвал или гараж непосредственно под домом, т. к. фундамент такого типа не предусматривает закладку монолитной конструкции на большую глубину.

Обратите внимание! Столбчатые фундаменты чаще всего применяются для возведения конструкций, в которых используются газонаполненные блоки или которые выполнены по каркасной технологии. Также допускается устройство строений из оцилиндрованного бревна.

Возведение столбчатого фундамента своими руками

Столбчатый фундамент подходит для легкого типа строений: сараев, беседок, каркасных домов из пеноблоков. Крепление осуществляется за счет отдельных блоков, углубленных в землю. Распределение нагрузки происходит равномерно. Поэтому на проблемных почвах этот тип фундамента наиболее предпочтителен.

От типа конструкции будущего здания зависит глубина залегания опор. Столбчатый фундамент легко соорудить своими руками даже с небольшими навыками строительных работ. Перед началом строительства следует продумать все детали до мелочей. Так как фундамент выдерживает легкие постройки, то нужно подобрать соответствующие материалы для обустройства крыши.

Столбчатый фундамент обладает следующими преимущественными качествами:

• для его возведения не требуются специалисты и сложная техника – его легко и просто соорудить самостоятельно;
• не требователен к выбору грунта;
• годится для неровной местности, где значительные перепады высот;
• не требует сооружения гидроизоляции;
• благодаря прочным и надежным характеристикам имеет долгий срок службы;
• не дорогой по затратам на строительство;
• возводится в течение короткого времени – на его закладку нужно не более двух недель.

Столбчатый фундамент различается по материалам, используемым при строительстве:

• кирпичные опоры;
• железобетонные блоки;
• деревянные опоры;
• бетонные стойки;
• трубы металлические, асбестоцементные.

По степени залегания фундамент бывает:

• незаглубленный – расположенный на одном уровне с поверхностью земли, только снимается плодородный срез почвы и заменяется на нерудный материал;
• мелкозаглубленный – глубина залегания опор составляет 50 – 70 см;
• заглубленный – опоры устанавливают на глубину ниже отметки промерзания грунта.

В первую очередь проверяют почву на наличие грунтовых вод. Для этого бурят почву на глубину 60 см, и смотрят, не просачивается ли вода. Если грунтовые воды проходят близко – строительство столбчатого фундамента отменяют.

Чтобы сооружение служило долгий век, нужно тщательно рассчитать количество столбов, площадь их сечения, несущую способность столбов. Для этого на одном из сайтов скачивают программу «Фундамент» или производят расчеты в режиме онлайн.

После расчетов приступают к возведению фундамента, для чего:

• убирают территорию от мусора и снимают верхний пласт почвы толщиной 30 см;
• если внизу глинистый пласт, его укрепляют, насыпав слой песка с гравием;
• площадку выравнивают, проверяют на горизонтальность с помощью уровня, закрепленного на доске длиной два метра;
• произвести разметку участка, отмечая места будущих столбов;
• вырыть ямы – сделать это можно лопатой, если предполагается ставить железобетонные опоры, буром – для деревянных;
• наспать на дно песок с гравием, увлажнить, утрамбовать, закрыть рубероидом или полиэтиленовой пленкой;
• сделать опалубку для опор из досок толщиной до 40 мм, шириной до 15 см;
• доски обильно смочить водой, иначе древесина будет всасывать из бетона вода, ухудшая качества опоры;
• если грунт плотный можно использовать несъемную опалубку из рубероида – она хорошо держит форму и защищает бетон от сырости. В этом случае кусок рубероида длиной 2 м скручивают в трубу диаметром 25 см.

В качестве шаблона может служить металлическая труба. Для создания барьера с грунтом надевают на основание трубы мешок для мусора объемом 120 л. При технологии ТИСЭ пакет не требуется, так как бетон, просачиваясь в грунт, создает крепкую основу. Закрепив форму скотчем по всей, устанавливаем в яму;

• рубероид должен выступать над поверхностью земли на 30 см;
• внутрь опускают металлическую конструкцию из арматурных прутьев, закрепленную проволокой;
• залить бетонный раствор на 30 см, приподнять рубероид, для формирования подошвы основания — бетон слегка вытечет и создаст крепкую основу;
• залить полностью опалубку;
• уплотнить бетон;
• выдержать неделю до полного затвердевания.

Фундамент готов.

Незаглубленный фундамент сооружают из бетонных блоков. Территорию расчищают, обустраивают гидроизоляцией. Размечают места нахождения опор. Делают песчаную подушку. Выкладывают блоки размером 20Х20Х40 см в два ряда в шахматном порядке. Скрепляют цементным раствором.

Открытые места обрабатывают штукатуркой. Делают гидроизоляцию в месте соединения с будущим строением.

Опоры фундамента должны быть расположены друг от друга на расстоянии от полутора до двух с половиной метра в местах наибольшей нагрузки здания: месте стыковки внутренних стен, расположения печей и каминов.

Не рекомендуется использовать для фундамента силикатный кирпич в местностях, где высокие перепады температур. Так как он хрупок, может потрескаться.

В первую очередь обращаем внимание на то, что столбчатый фундамент для дома предназначен для возведения строений облегчённого варианта.

В частном строительстве это деревянные и каркасные дома, бани, беседки и различные хозпостройки.

Обусловлено это тем, что они не оказывают большого давления на грунт, и несущая способность опор в состоянии их выдержать.

А столбчатые фундаменты дополнительно выполняют функцию равномерного распределения нагрузки.

По мнению специалистов, данному виду основания присущи такие положительные характеристики, как:

• возможность проектирования и выполнения работ своими руками, не привлекая к этому процессу специальную технику;
• возможность его закладки на проблемных грунтах;
• можно исключить выравнивание ландшафта площадки. Основание на опорах может обустраиваться даже на крутых склонах;
• краткие сроки выполнения работ. К дальнейшим строительным действиям можно приступать уже через две недели от начала закладки;
• обустройство лёгкой гидроизоляции;
• немалые сроки службы при условии грамотного расчёта и обустройства;
• относительно небольшие материальные затраты.

К недостаткам можно отнести только два фактора:

• Невозможность обустройства зданий с большой несущей нагрузкой.
• Невозможность обустройства подвала.

Этот вариант конструкции сооружается несколько проще предыдущего, но стоит понимать, что столбчатый фундамент из блоков не может быть использован под серьезные строения. Он отлично подойдет для сараев или беседок, где вес будет минимальным. Разметка под такой тип конструкции фундамента выполняется похожим образом, что и для предыдущего варианта.

Котлованы под столбики фундамента сооружаются с небольшим запасом, чтобы опорная подушка была несколько больше площади, которая требуется для опоры блоков. На днище подготовленного приямка укладывается щебень. Его слой может достигать 20 см. Материал важно хорошо утрамбовать. Он не только обеспечивает правильно распределение нагрузки, но и отвечает за дренаж, который исключит воздействие жидкости на уложенные блоки.

После укладки щебня насыпается песок. Его слой будет составлять десять или больше сантиметров. Его важно хорошо утрамбовать и выровнять в горизонтальной плоскости.

После этого можно переходить к укладке блоков. Они выставляются по уровню и скрепляются цементным раствором. Второй ряд выкладывается перпендикулярно первому, чтобы обеспечить перевязку швов для большей прочности конструкции. Сверху на блоки укладывается гидроизоляция фундамента в виде рубероида. Она необходима для предотвращения попадания влаги на ростверк, который от нее может сгнить.

В местах пересечения конструкции производится переплетение посредством шипового соединения. На фото видно, что два бруса также могут быть соединены половинным методом. В этом случае в каждом из элементов для ростверка фундамента делается запил на половину толщины и на ширину бревна. После этого осуществляется фиксация двух элементов фундамента между собой посредством шпильки или самореза с шестигранной головкой.

Описание фундаментальной основы согласно СНиПу 3.02.01-87, ГОСТу 20522-75 и СНиПу 2.02.01-83 сообщает о следующих конструктивных характеристиках:

• для изделия применяются столбики, заглубленные на 1,5 м в почву (средний показатель равняется 0,5 – 0,7 м). Верх изделий выступает на 0,2 – 0,5 м;
• фундамент на столбах выполняется строго в зонах углов строения, на местах пересечения стен и межкомнатных перегородок;
• постройка с большой нагрузкой требует усиления дополнительными опорами длиной 3 – 3,5 м;
• расстояние между столбами варьируется от 1,5 до 3 м и зависит от массы, этажности дома и типа грунта;
• ростверок организовывается обязательно – он выполняет функцию распределения нагрузки. В конструкциях из дерева используются брусья или бревна с обвязкой. Здания из кирпича предусматривают ростверки из металлошвеллера, балок, монолитного армирующего каркаса.

Строительство по проекту фундамента легкого столбчатого выполняется с учетом региональных климатических условий, режима эксплуатации конструкции.

Строительство столбчатого фундамента своими руками начинается с его калькуляции. Чтобы рассчитать свой проект, можно воспользоваться бесплатными онлайн-программами. Вам понадобятся следующие исходные данные:

• глубина залегания опоры;
• местность, на которой находится конструкция;
• примерная масса здания с учетом отделки, коммуникаций и меблировки;
• общая масса фундамента;
• сезонные факторы – ветровые и снежные нагрузки;
• тип грунта, метраж промерзания, расположение УГВ.

Проведя несложные операции, вы вычислите, как сделать основание и закупить столбы с нужным сечением и несущей способностью.

Алгоритм, как правильно сделать столбчатый фундамент своими руками, подходит для всех материалов опоры – камня, кирпича, железобетона. Работы имеют строгую последовательность, от которой зависит надежность и прочность сооружения.

Перед тем, как бетонировать опорные элементы, нужно очистить местность, снять верхний дерновый слой почвы на высоту 30 см. При наличии глинистых грунтов изготавливают подложку на основе гравия или песка. Подготовка гарантирует ровную поверхность, где удобно проводить разметку. Перенесение схемы основания на поверхность проводится при помощи колышков, веревки и песка.

Обустройство ям

Разновидности конструкций

Конструкция столбчатого фундамента во многом будет зависеть от того, под какое конкретно строение он будет использоваться. Если речь идет об обычной беседке, тогда его размеры будут значительно меньше тех, которые необходимы для бани или коттеджа. По используемому материалу виды столбчатых фундаментов можно разделить на:

• монолитные с бетонным ростверком;
• монолитные с деревянным ростверком;
• кирпичные;
• бутонаполненный;
• бутобетонный;
• деревянный;
• монолитный из асбестовых труб;
• столбчато-свайный.

Первый вариант конструкции является самым прочным. Это связано с тем, что столбы и ростверк представляют собой единую конструкцию, которая способна равномерно распределять нагрузку, оказываемую на все столбы. Такая конструкция является более затратная, чем другие, но прослужит значительно дольше. Такой столбчатый фундамент допускает строительство домов в несколько этажей по каркасной технологии или из сруба.

Чаще всего, когда говорят о столбчатом фундаменте, то подразумевают именно третий вариант конструкции, который закладывается с использованием кирпича. В отличие от предыдущих вариантов столбчатый фундамент из кирпича довольно прост в сооружении и требует сравнительно меньших затрат. При хорошем качестве грунта, а также правильном подходе к строительству, можно добиться срока службы в несколько десятков лет.

Обратите внимание! В качестве основы для кирпичного фундамента могут быть использованы и другие виды блоков. В этом случае прочность и устойчивость основания будет полностью зависеть от качества и прочности используемого материала.

Бутонаполненный столбчатый фундамент закладывается с использованием кирпича или камня от старых конструкций. Такое решение подходит для стабильных грунтов и для участков, где нет перепадов уровня, т. к. устойчивость такого фундамента значительно ниже, чем у предыдущих вариантов. Основа конструкции из бутобетона также строится с использованием материалов, о которых говорилось выше, но связующим звеном в этом случае выступает цементный раствор. Результатом является монолитная, но не армированная конструкция.

Деревянная основа конструкции сейчас практически не используется, но все же остается актуально для местностей, где приходится поднимать строение на значительную высоту, чтобы избежать подтоплений. Это касается теплых частей света. Схожий метод использовался и в других местностях, но для правильной реализации требуется особая обработка древесины, чтобы исключить гниение и рассыхание.

Еще одним интересным вариантом конструкции является фундамент из асбестовых труб. Чаще всего он изготавливается по схожему с монолитным столбчатым решением. В этом случае трубы выступают опалубкой, в которую вставляются пруты для армирования и заливается бетонный раствор. Обычно в ход идет труба с диаметром от 20 см.

Преимуществом такого решения является большая устойчивость основы конструкции. Это связано с тем, что свая погружается на значительную глубину, которая проходит уровень промерзания и доходит до плотных слоев почвы, где и осуществляется фиксация. Конструкция с винтовыми сваями может быть использована под дом из сруба или под каркасник.

Основные разновидности оснований на опорах

Устройство столбчатого фундамента оправдано для дачных домов, загородных каркасных коттеджей, бань, беседок, хозпостроек. При выборе материала для опор специалисты акцентируют на общей массе сооружения. Жилище или хозяйственный блок из тяжелых материалов с легким фундаментом имеет риски деформации – просадке или искривлению стен.

Монолитные сооружения из бетона отличаются прочностью и надежностью, подходят для возведения жилых строений. Основания характеризует плотность, подходящая для работ на неподвижных грунтах. Строительные нормативы допускают подобный фундамент столбчатый для усиления домов из дерева, рассчитанных на 1 – 2 этажа.

Кирпичные цоколи

Столбчатый фундамент из кирпича распространен благодаря долговечности и устойчивости. Прочная конструкция получается, если использовать качественный материал с обжигом. Мероприятия по обустройству жилого двухэтажного здания можно проводить на плотных почвах, соблюдая сечение опоры 40х40 см.

Блочные конструкции

Столбы для фундамента из бута, бутобетона, асбестовой трубы либо винтовых свай по прочности и способности выдерживать большие нагрузки соотносимы с кирпичными. Сооружения отличаются в зависимости от используемого материала:

• с бутовым камнем не работают на холмистых местностях или на пластичных грунтах – постройки теряют устойчивость и могут разрушаться;
• бутобетонные составы размещают порядовым способом или заливают тесто из бетона в каркас из бута;
• асбестовые трубы подбирают диаметром 15 см для деревянных домов, для массивных конструкций диаметр увеличивается от 25 до 40 см. Труба также используется как опалубка для крепления армированных свай;
• металлические сваи ввинчиваются непосредственно в почву. Прием повышает устойчивость здания на плотных или пластичных почвах.

В зависимости от типа грунта и конструктива здания выбираются столбы – фундамент должен иметь устойчивость и надежность даже в интенсивных условиях эксплуатации.

Разновидности по глубине залегания

Разница между фундаментами проводится не только по материалам, которые используются для их закладки, но и по глубине, на которую монтируется основа. Если говорить просто, то как и в отношении ленточных фундаментов есть два вида:

• мелкозаглубленные;
• заглубленные.

В первом случае погружение идет обычно на 50 или 80 см, что несколько сокращает расходы на оборудование самой основы. Используется такая опорная конструкция для зданий, которые имеют небольшой вес. Заглубленная конструкция подразумевает использования опор, которые уходят в грунт на 150 или 200 см. Что зависит от уровня промерзания.

• надземные;
• наземные;
• заглубленные.

Надземные варианты конструкции фундамента отлично подходят для тех случаев, когда верхние слои грунта отличаются высокой степенью пучинистости. Если ростверк уложить непосредственно на грунт, то есть вероятность возникновения перекоса или повреждения. В случае сооружения надземного варианта конструкции столбы делаются большей высоты, чтобы приподнять ростверк на определенную высоту.

Наземный вариант конструкции сооружается на подготовленной подушке из песка и гравия. Она размещается таким образом, чтобы быть вровень с поверхностью. С одной стороны, это исключает сильное продувание, как в случае с надземным вариантом конструкции, но с другой, для такой конструкции возникает необходимость правильного подхода к гидроизоляции.

Выгоды строительства фундамента на столбах

При возведении столбчатой разновидности фундамента необходимо тщательно выбирать материалы – так определяется качество сооружения и длительность монтажных мероприятий. Современный рынок предлагает застройщикам следующие виды изделий:

• трубы из асбестоцемента. Элементы легко и не затратно перевозить, но при недорогой себестоимости материалов имеются ощутимые затраты на бурение ям.
• кирпич. Блоки отличает дорогая цена, длительный срок эксплуатации и хорошая ремонтопригодность. При обустройстве основы на почвах, подверженных вспучиванию, есть риски деформаций.
• дерево. Недорогой материал с минимальной износостойкостью. Опоры могут повреждаться насекомыми, загнивать, если не провести предварительную подготовку – обработку антисептическими, гидроизоляционными и антисептическими составами.
• железобетон. Характеризуется долговечностью, прочностью, оптимальной ценой. Недостаток материала – трудоемкие монтажные операции.

Изучив специфические особенности материалов, хозяева частных владений могут подобрать оптимальный вариант.

• надежности – сроки эксплуатации жилого дома продлеваются до 100 лет;
• универсальности – сооружения применяются на пучинистых, глинистых или плотных грунтах;
• экономичности – работы имеют небольшую себестоимость, и, по сравнению с ленточной или монолитной конструкцией, застройщик экономит в 2 раза больше средств;
• отсутствия масштабных подготовительных задач, минимальных затрат на гидроизоляцию;
• скорости монтажных мероприятий – строительство можно выполнять самостоятельно;
• быстрых сроков постройки дома, дачи или хозяйственного блока.

Конструкции исключают обустройство погреба, но идеально подходят для легких построек. С целью организации подпола оправдан ленточный фундамент своими руками.Строительство самостоятельно фундамента на опорах столбчатого предусматривает правильный выбор глубины, которая зависит от расстояния промерзания почвы. Опытные специалисты рекомендуют рассчитывать конструкцию, чтобы исключить ее деформации и растрескивания.

Основные понятия

Практически все разновидности столбчатых фундаментов имеют один принцип, по которому они устроены. Определенные нюансы важно учитывать, чтобы добиться успеха. Среди них:

• подушка под столбики;
• опора в виде пятки;
• конструкция столбика;
• расположение столбиков;
• устройство ростверка.

Если речь не идет о свайных опорах, тогда под столбики обязательно делается предварительная подсыпка. Для этих целей обычно используется среднезернистый песок. Толщина самой подушки зависит от количества влаги в грунте, а также в предполагаемом весе. Достигать она может 30 см, а минимальное допускаемое значение находится в пределах 10 см.

Для монолитных столбиков, которые изготавливаются методом заливки, делаются подошвы, которые представляют собой небольшую бетонную плиту с толщиной до 50 см. Она по ширине и длине превосходит опорный столбик, чтобы увеличить площадь взаимодействия. Следующим нюансом такого фундамента является необходимость армирования.

Если говорить о монолитном фундаменте, тогда вопросов в отношении армирования не возникает, но это также относится и к остальным вариантам. Только в этом случае осуществляется внешнее армирование, которое исключает деформацию столбиков. Чтобы влага не поднималась к ростверку и зданию, необходимо правильно подойти к вопросу гидроизоляции.

Важно правильно определить количество столбиков в фундаменте и распределить их по территории. От этого будет зависеть, каким образом будет распределена нагрузка. Вылет столбиков над уровнем земли будет зависеть от того, с каким залеганием делается ростверк, а также какой рельеф участка. В некоторых случаях владельцы домов на столбчатых фундаментах предпочитают изготавливать забирку.

Обратите внимание! В местностях, где возможны случаи подтопления высота столбов может достигать до 2,5 метра над уровнем грунта. Расчет ведется из того, до какого максимального уровня поднималась вода в местности.

Заглубленность фундамента – особенности классификации

По углублению ямы под фундамент, сооружения подразделяется на мелкозаглубленные и заглубленные. Критерии выбора основываются на типологии почвы под застройку:

• мелкозаглубленные варианты обустраивают на песчаниках, скальных породах с глубоким расположением почвенных вод, которые не смещаются под воздействием погодных факторов. Опорные элементы закапывают на расстоянии 65-70 см;
• заглубленные основания располагают в толще грунта на 1,5 – 2 м. Конструкции оправданы в регионах с землями, промерзающими до 50 см и нестабильными подвижными почвами.

Стандартное расстояние, которое будет между опорными столбами для фундамента, равняется 100 – 200 см.

Самостоятельный расчет

Залогом успешного завершения строительства конструкции является расчет столбчатого фундамента и подготовка проекта. Они начинаются еще до процесса подготовки и планирования участка под фундамент. Лучше если помощь по составлению проекта окажет профессионал своего дела. Благодаря этому удастся учесть все нюансы, которые касаются грунта и предполагаемой нагрузки.

В расчет также берутся пожелания самого заказчика. Основным исходным параметром для составления проекта конструкции является площадь, которая отведена под строение. Следующим важным показателем является масса строения. Для правильного составления всех документов потребуется геодезическая съемка на местности и привязка будущего строения к конкретному участку.

Во время проведения проектирования будут учитываться также следующие моменты:

• специфика грунта;
• близость водоносных слоев;
• уровень промерзания грунта;
• количество этажей;
• материалы для строительства;
• возможные дополнительные нагрузки.

Первый и второй факторы позволят определить необходимую глубину расположения столбиков или свай для конструкции фундамента, а также их уровень над землей. Третий фактор необходим, чтобы определить ниже какой глубины должны располагаться опорные элементы фундамента. Количество этажей влияет на количество опорных элементов, а также на выбор материала для строительства.

При достаточном опыте расчетные работы для конструкции можно попытаться выполнить самостоятельно. Для этого потребуется собрать все данные, касающиеся конкретной местности. Их можно найти на официальных сайтах различных служб или получить их непосредственно в службах. Во время выведения показаний потребуется знание многих формул.

Но даже использование онлайн-помощников может не помочь, т. к. будут упущены важные факторы, которые можно оценить только при пребывании на конкретном участке. Если обращаться к специалистам, которые выполнили уже не один десяток подсчетов для конкретного региона, то можно быть уверенным, что они неплохо знают все нюансы грунта в местности.

Как рассчитать проект фундаментальной столбчатой основы?

Установка мелкозаглубленного столбчатого универсального фундамента оправдана для каркасных конструкций. В качестве опалубки применяются пластиковые, асбестовые трубы, а столб из железобетона принимает всю нагрузку легкой кухни, бани, дома или беседки.

Выбор диаметра труб

Параметры отрезков трубы определяются нагрузкой здания:

• легкие строения предусматривают диаметр элементов 10 см. На них понадобится около 0,1 кубометра бетонного теста;
• бревенчатые дома требуют изделий с диаметром 25-30 см. В первом случае будет достаточно 0,5 м3 бетона, а во втором – 1 м3 смеси.

Указанные выше параметры актуальны для бетонной фундаментной подложки.

Схема мероприятий

Столбчатый долговечный фундамент можно сделать своими руками, ведь пошаговая подробная инструкция включает поэтапные работы:

1. Строительная площадка подготавливается. Нужно удалить мусор, инородные предметы, снять дерновый слой и выровнять почву.
2. Проводится разметка территории. Используя колышек, веревку, отмечают конфигурацию постройки – стены, углы, перегородки.
3. С помощью ручного бура проделываются траншеи на глубине 20 см. Для подушки углубленность увеличивается.
4. Обстраивается бетонная подушка. На дно ямы засыпается щебень, по наружному контуру будущего здания устанавливается опалубка для бетонного фундамента. Последующие действия заключаются в формировании армирующего каркаса. К арматурным прутам привариваются горизонтальные элементы.
5. Поверх арматуры заливается бетонная смесь послойно и протыкается арматурным штырем.
6. После застывания состава проделываются отверстия с применением спецтехники.
7. Устанавливаются трубы, выступающие на 10 см, выравниваются по уровню и закрепляются деревянными брусьями. Близкий УГВ предусматривает работы по гидроизоляции.
8. Основание трубы на 0,5 м заливается смесью бетона и гравия. На 1 часть цемента М500 понадобиться 2 части песка и 2 части гравия.
9. После помещения бетонного теста трубы приподнимают на 20 см, фиксируют и оставляют на 21 день до полного застывания материала.
10. Проводят гидроизоляцию внешней поверхности опор рубероидом, засыпают яму песком, поочередно проливая и утрамбовывая его.

Работая с трубами, целесообразно поместить внутрь арматурный прут и залить трубу бетоном. Дальнейшие мероприятия проводятся только после отвердевания состава.

Технология обустройства цоколя с ростверком

Чтобы залить столбчатый фундамент ростверкового типа, понадобиться рассчитать проект. Снеговая нагрузка равняется 100 кг/м2, внутреннее наполнение – еще 100 кг/м2, несущая способность грунта – 0,5 – 0,6 кг/м2. В работе понадобиться поэтапное руководство от профессионалов, которое приведено ниже.

Выкапывание траншей

Для домашнего строительства оправдано бурение ямок диаметром 15-20 см, которое делается садовым буром. Дальнейшие мероприятия предусматривают:

1. Армирование ямок рабицей с мелкими ячейками.
2. Засыпка траншей смесью бетона М200 и песка.
3. Фиксация по центру канавы арматурных прутов с выступом на 10 см.

Чтобы жидкий цементный состав не впитывался в почву, укладывают гидроизоляцию из рубероида или полиэтилена.

Установка опор

Оптимальный материал под столбы – отрез трубы из асбестоцемента 10 см в диаметре. На кусок укладываются арматурные штыри 12 мм в диаметре. Конструкция устанавливается на строительный «башмак», заливается пескобетоном и трамбуется. Наверху для прочности крепят небольшой арматурный прут.Повторное бурениеРаботы выполняются после того, как сделанный бетон схватился – через 5-6 дней. Последовательность мероприятий выглядит так:

1. Буром проделываются отверстия 30 см в диаметре с углублением ниже уровня промерзания почвы.
2. В проем вставляется столб, рассчитанный на нагрузку массой 11 тонн.
3. Отверстие засыпается извлеченным грунтом.

Почвосмесь обязательно трамбуется.

Материалом для ростверка служит бетон, дерево или металл. Располагают элемент с выступом над грунтом на 10 см. Конструкция выдерживает нагрузку небольших строений из бруса, бревна или каркасных изделий.

Строительство столбчатого фундамента осуществляется с помощью обустройства опор, которые размещать необходимо под несущие стены.

В обязательном порядке в тех местах, в которых сосредотачивается основная нагрузка:

• углы здания;
• на пересечении стен;
• в местах расположения несущих балок;
• под каминами или печами.

Выполнение расчётов

Многих интересуют вопросы, как сделать столбчатый фундамент своими руками и с чего следует начинать. Для обеспечения качественного состояния фундамента необходимо начинать с расчётов. Для выполнения таковых понадобятся следующие величины:

• вес будущего строения, в который следует включать вес мебели для обстановки;
• вес непосредственно фундамента;
• сезонные климатические нагрузки;
• степень промерзания грунта;
• уровень прохождения грунтовых вод.

Для определения некоторых характеристик можно руководствоваться данными представленными в таблице

Для расчёта можно использовать программу онлайн. После этого получаем такие результаты:

• необходимое количество опор;
• размеры опор и площадь их сечения;
• несущую способность одного столба.

Далее предоставляем план, как обустроить столбчатый фундамент своими руками, и пошаговую инструкцию к нему.

Монолитный вариант

После составления проекта конструкции приходит очередь к практическим работам. Первым делом осуществляется подготовка и разметка участка под монолитный столбчатый фундамент.

Как видно на фото выше, необходимо выполнить предварительную разметку участка, на котором будет находиться конструкция. Для этого отмечаются углы здания посредством колышков. Между последними натягивается хорошо заметная веревка или бечевка. Особая точность углов не требуется, т. к. разметка конструкции выполняется для предварительной подготовки территории к строительству.

Следующим шагом выполняется удаление верхнего слоя грунта вместе с растительностью, которая на нем располагается. Для простоты работы можно утрамбовать территорию, чтобы по ней было проще перемещаться.

Когда предварительный этап окончен, можно переходить к более точной разметке конструкции фундамента. Для этого угловые колышки выставляются точно на свои места, расстояние между ними проверяется. Также необходимо определить равны ли диагонали получившейся фигуры будущей конструкции фундамента. Если они не совпадают, то стоит выяснить, какой из углов имеет неверный угол и сместить один или несколько столбиков.

В согласии с разработанным проектом наносится разметка столбиков, которые будут смонтированы позже. Для этих целей используются дополнительные колья и веревки. Последние натягиваются в местах, где будут проходить ряды столбиков. На фото видно, что бечевка, которая натянута посередине, обозначает край столбов конструкции фундамента. Одновременно с этой процедурой делаются пометки того, где конкретно будут находиться столбики под фундамент.

Если обратить внимание на фото выше, то видно, что мастер конкретно отмечает пределы котлована под столбик. Для этого по его краям вбивается четыре отрезка арматуры, что облегчает ориентирование во время копки. К ней можно приступать сразу после разметки конкретного элемента конструкции фундамента. Это можно делать механическим или ручным способом.

Расстояние между отдельными столбиками конструкции может варьироваться от одного до трех метров. Когда котлован под столбик фундамента готов, необходимо выполнить гидроизоляцию нижней части, куда будет заливаться пятка опорного элемента. На фото выше видно, что для этого на днище укладывается полиэтиленовая клеенка.

Плотность клеенки должна быть 200 микрон. Располагается она с заворотом на стенки. Дополнительной гидроизоляцией и одновременно опалубкой конструкции служит бикрост, рубероид или схожий материал, который не имеет присыпки. Гидроизоляцию к стене можно зафиксировать посредством гвоздей или других крепежных элементов. Впоследствии она будет придавлена бетоном. Высота такой опалубки должна равняться высоте пятки, которая будет залита под столбик.

Следующим шагом при сооружении конструкции столбчатого фундамента выполняется подготовка армирующих элементов, которые будут заливаться бетоном. Для этих целей используются пруты с ребрами, которые имеют диаметр 10 или больше мм. Рассчитать элементы необходимо таким образом, чтобы пятка получилась большей по размеру, а вертикальное армирование соответствовало столбу. Высота армирования должна быть достаточной, чтобы объединить столбы с монолитным ростверком фундамента, который будет залит позже.

Чтобы было проще гнуть арматуру, можно изготовить схожее приспособление с тем, которое изображено на фото выше. Для этого используются два металлических уголка, которые прикручены к стене. При этом их длина равна длине того элемента, который будет изгибаться. Расстояние между двумя планками равняется диаметру арматуры, которая применяется для фундамента. Чтобы было проще изгибать пруты, можно использовать металлическую трубу в качестве рычага.

Чтобы обрешетку было проще собирать, изготавливаются подставки, как показано на фото выше. К вертикальной плоскости прикручивается опора, в которой делаются насечки на расстоянии прутьев арматуры, которые будут вмурованы в столбик. Дополнительно изготавливается подставка, которую можно переставлять в зависимости от длины арматуры. Ее можно видеть справа.

После этого горизонтальные элементы конструкции распределяются на равном расстоянии. Для этого используется рулетка или другое приспособление. Следующим шагом укладываются еще две вертикальные стойки, как видно на фото выше. Чтобы зафиксировать модули конструкции между собой, необходимо использовать вязальную проволоку, которая надежно зажимает их на своем месте. Для вязания можно самостоятельно изготовить небольшой крючок, который упростит задачу.

Армирование под пятку выполняется отдельно и представлено небольшим квадратом, в котором перпендикулярно уложены прутья, как это показано на фото выше. Они перевязываются во всех точках пересечения, чтобы обеспечить надежную фиксацию.

Далее выполняется подготовка опорных подставок конструкции, которые поднимут армирование под пятку и под столбик не небольшое расстояние от грунта. Это необходимо, чтобы элемент был заполнен бетонным раствором и снизу.

Армирование для конструкции пятки устанавливается на пластиковые ножки, а сверху закрепляется армирование для столбиков. Все элементы перевязываются между собой вязальной проволокой. Чтобы получилось так, как показано на фото ниже.

По готовности армирующих элементов для конструкции столбчатого фундамента выполняется изготовление опалубки для каждого столба. Для этого отлично подходит плита ОБС с толщиной больше 12 мм. Если взять материал с меньшей толщиной, то он будет выгибаться под давлением бетонного раствора. Для правильного армирования столбчатого фундамента бетон должен закрывать сетку минимум на 5 см с каждой стороны. Это означает, что длина и ширина должны быть больше армирующих элементов на 10 см. Высота может быть большей на 5 см.

Чтобы скрепить стенки опалубки под столбики между собой, подойдут подвесы для гипсокартонного профиля. Средняя часть конструкции в этом случае вырезается и остаются только перфорированные планки, которые загибаются в уголки, как это показано на фото ниже. Они прикручиваются к стенкам и объединяют их в требуемую конструкцию.

Когда все элементы готовы, они собираются в общую конструкцию, которая обеспечит качественную заливку фундамента.

Чтобы конструкция из ОСБ под столбики фундамента обладала достаточным водоотталкивающим эффектом и не разбухла под воздействием влаги из раствора, ее необходимо покрыть битумной мастикой холодного приготовления. Это делается как снаружи, так и изнутри.

Следующим шагом выполняется установка армпояса под конструкцию фундамента в подготовленные котлованы.

Разместить каркас необходимо точно посередине подготовленного котлована, чтобы раствор бетона мог свободно и равномерно заполнить пространство вокруг конструкции. Кроме того, конструкция должна быть выставлена точно вертикально по уровню. Чтобы добиться этого, можно прибегнуть к хитрости, которая показана на фото ниже.

Используется обычный пузырьковый уровень, чтобы добиться вертикального положения конструкции. После этого армирующая основа привязывается к дополнительно уложенной балке, чтобы при заливке не было смещения. Балка фиксируется грузами в виде кирпичей или других приспособлений.

Таким способом выполняется установка всех элементов, которые отвечают за стабильность конструкции столбчатого фундамента.

Далее выполняется замес бетона для конструкции фундамента. Заливка столбиков будет производиться поэтапно. Первым делом необходимо зафиксировать пятку столбика под фундамент. Достаточно делать замес для каждой пятки. Раствор для конструкции фундамента можно укладывать лопатой. Его уровень будет равняться высоте подготовленной гидроизоляции.

Осталось выждать время, за которое пятка под столбик фундамента наберет прочность. Как только это произойдет, можно приступать к установке опалубки для столбика, которая была подготовлена из листов ОСБ. Выставляется опалубка таким образом, чтобы армирование располагалось посередине.

Если выполнить заливку бетона в опалубку без ее фиксации, то это приведет к смещению опалубки и нарушению конструкции фундамента. Поэтому необходимо выполнить обратную засыпку, которая зафиксирует опалубку под столбик фундамента. Во время выполнения обратной засыпки для конструкции фундамента земля может попасть в опалубку столбика. Чтобы этого не произошло, верхняя часть конструкции опалубки под фундамент закрывается плотной пленкой, как показано на фото выше.

Дополнительно она фиксируется к опалубке посредством строительного степлера, чтобы клеенка не смещалась в процессе работы.

Для обратной засыпки можно использовать тот грунт, который был вынят во время копки котлованов для столбиков фундамента. Он аккуратно засыпается между стенкой котлована и опалубкой под столбик фундамента. После этого можно выполнить уплотнение с использованием ручной трамбовки, которую легко изготовить из бревна и небольшой перекладины в виде рукоятки.

Чтобы обезопасить всех, кто будет передвигаться по строительной площадке, необходимо закрыть торчащие прутья пластиковыми бутылками. Последние легко найти, и они прекрасно справятся со своей задачей.

Чтобы засыпка получилась плотной, можно дополнительно уплотнить ее водой, что позволит грунту просесть под собственным весом.

Защитная пленка снимается с опалубки под столбик фундамента. На дне конструкции остались небольшие камушки, а также другой мусор, который может помешать хорошей адгезии. Чтобы исключить это, можно убрать их с использованием обычного или промышленного пылесоса, трубка которого будет привязана к шесту, как показано на фото выше.

Перед тем как выполнять заливку следующей порции бетона под фундамент, необходимо смочить пятку под фундамент, а также опалубку. Делается это для лучшего взаимодействия между компонентами конструкции фундамента. После этого можно осуществлять заливку столбика в подготовленную опалубку. Раствор должен быть уплотнен вибратором, чтобы исключить наличие воздуха в конструкции.

---
