Установка печки в бане своими руками


Введение конструкции в эксплуатацию

Перед тем, как приступить к дебютному протапливанию агрегата, следует проверить качество выполненного монтажа, надежность и герметичность защитных экранов и конструкций, подключение бака и фиксацию дымохода. Все эти элементы должны представлять единую систему, в которой отсутствуют дефекты и технологические нарушения.

Первый раз печь протапливается с выделением неприятного запаха и дыма. Смущаться этого не стоит, поскольку со временем такие явления пройдут. Это признаки наличия в новой печке промышленных масел и эмали, которыми обрабатывался металл.

Тем не менее, в ходе этого мероприятия следует обеспечить максимальную вентиляцию в бане. Все компоненты агрегата должны иметь максимальную загрузку – это, в частности, относится к топливнику и баку с горячей водой. На протяжении часа проверяется работа всех функциональных и защитных систем, после чего первое испытание завершается.

Как показывает анализ отзывов посетителей профильных интернет-ресурсов, монтаж печи с выносной топкой является наиболее оптимальным вариантом для частной бани. Такой подход,прежде всего, позволяет немало сэкономить на обогреве всех ее помещений и притом создать в них в равной степени комфортные условия и приятную атмосферу. Однако это далеко не все плюсы использования рассматриваемой конструкции.

Установка печи в бане на деревянный пол

Вынос из самой парной топки позволяет:

  • освободить место, занимаемое дровами;
  • сделать помещение чище;
  • повысить безопасность.

Он же облегчает процесс обеспечения необходимого нагрева воздуха, ведь здесь нет нужды постоянно заходить в парилку для того, чтобы подбросить еще дров, а значит, двери лишний раз открываться не будут. Причем печь такой конструкции замечательно нагревает и воздух во всем строении.

Перед тем как печь поставить на подготовленное основание, ее растапливают на улице. Это требуется для нагрева свежего лакокрасочного слоя из которого должны испариться химические вещества. В результате краска твердеет и при дальнейшем использовании неприятные запахи не появляются. Подготовленную печку можно ставить на фундамент в парной.

В специальный отсек печки-каменки укладывают специально предназначенные камни. Обратите внимание на то, что минералы с разнородной структурой при нагреве взрываются, разлетаясь осколками. Кроме того, может быть повышен радиационный фон «диких» камней.

Если поставленный печной агрегат решено облицевать, между каменной или кирпичной кладкой и металлическим корпусом следует оставить зазор.

Сауна или банька будет эффективно прогреваться металлической печкой, если грамотно подобрать агрегат и учесть все правила установки.

Как установить печь в баню

Правильный монтаж печи влияет на комфорт и, а так же, на безопасность. Для более эффективного прогрева парной необходимо грамотно установить печь, правильно расположить, сделать основание, подготовить стены и вывести дымоход. Грамотная покупка и установка печи подарит вам долгие годы наслаждаться приятным паром в бани, не беспокоясь о безопасности себя и своих близких. Как установить печь в бане своими руками?

Печи для бани бывают двух видов – кирпичные печи (каменки) и металлические.

При самостоятельном возведении бани каменная печь станет очень долгим и дорогим вариантом. Необходимо обладать профессиональными знаниями, а именно, уметь делать качественную кладку кирпича, заливать фундамент, понимать, как работает каменная печь. Надежность и долговечность каменной печи на несколько порядков превосходит печи, сделанные из металла.

Печь в бане

Для производства каменки применяется специальный огнеупорный кирпич, который еще иначе называется шамотный. Для облицовки применяют керамический кирпич.

К плюсам каменной печи относятся:

  • противопожарная безопасность;
  • более долгое сохранение тепла;
  • способность обогреть большую площадь банного помещения;
  • простота использования;
  • более ровный прогрев помещения;
  • мягкий пар;
  • контакт между камнями и открытым огнем сведен к минимуму.

Металлическая печь

Для производства металлических печей используются сплавы разных видов металла. Наибольшее распространение получила железная печь, т.к. железо быстрее прогревается, количества топлива для печи требуется меньше. Вес таких печей составляет от 100 до 400 кг. Как правильно установить железную печь в баню — ответ на этот вопрос будет раскрыт далее.

Плюсы металлических печей:

  • быстрый монтаж в бане;
  • малые размеры печи и ее вес;
  • закрытый герметичный корпус снижает утечки угарного газа.

К минусам таких печей можно отнести:

  • более быстрое остывание металла, в отличие от кирпича;
  • неравномерный прогрев помещения для парения;
  • сильный нагрев корпуса печи, что может привести к случайным ожогам;

Печи подразделяются на виды, в зависимости от того места, через которое загружается топливо.

Подготовка основания и стен

Для монтажа печи необходимо подготовить основание. В паспорте вашей печи должно быть указано минимальные размеры основания. Если у вас нет точных размеров, то пользуйтесь такими правилами: выступ стального листа со стороны топки должен быть не менее 50 см, по остальным сторонам – 10 см.

Для подготовки основания на нужное место наносится обозначение. Ели печь выходит топкой на улицу, то основание делается вплотную к стене. При расположении топки в предбанники основание под печь делается в проеме между стеной предбанника и парной.

Монтаж основания с фото. Что вам потребуется?

  • плита огнеупорная;
  • кирпич огнеупорный;
  • смесь огнеупорная для кладки печей;
  • лист стали необходимого размера или жароупорная плитка;
  • клей жароупорный для печей;

Плита огнеупорная вырезается по нужному размеру и настилается на пол. Кирпич перед кладкой необходимо замочить в воде. Развести смесь по инструкции. Сверху настеленного листа по ширине уложить кирпичи в один ряд на раствор. Второй ряд крайние кирпичи укладывается торцом к первому ряду, оставшиеся кирпичи уложить длинной стороной к первому ряду.

В следующем ряде крайний кирпич с левой стороны ложится ко второму кирпичу сверху торцом, а боковой стороной к выступу первого кирпича сверху. Такая кладка уменьшить швы и позволит избежать разламывания кирпичей на половинки. По тому же причину делается раскладка второго слоя кирпича.

После высыхания кирпичной кладки, нанесите на стальной лист жароупорный клей и приклейте его к кирпичной кладке

Подготовка стен

Основная задача в подготовке стен рядом с печью – защита их от нагрева. Есть несколько вариантов такой защиты:

  • оштукатуривание стен слоем 2-3 см;
  • установка жароупорного экрана;
  • кирпичная защита.

Если печь монтируется на расстояние больше 50 см от стен или же стены вашей бани выполнены из негорючего материала, то защита стен не потребуется.

Перед  установкой печи в баню с выносной топкой необходимо будет сделать в стене отверстие.

Установка печки в бане своими руками

Объем работ по подготовке основания зависит от материала изготовления печного оборудования и общего веса конструкции. При расчете всего веса суммируют массу печки, камней в каменке, объем воды в баке, вес кирпичного экрана вокруг корпуса, массу дымоотводных труб.

Если показатель менее 700 кг, то установку производят на деревянный пол, предварительно монтируя противопожарный напольный экран. Его можно изготовить из металлического листа толщиной от 0,5 мм. Под металл подкладывают теплоизоляционный материал. Это может быть жаропрочная кремниевая керамическая плита, жаростойкая плита из керамоволокна, асбестовое полотно.

Если вес всей конструкции приходится на одну балку малого сечения, то необходимо возводить фундамент. Площадь основания зависит от габаритов печного прибора, фундамент должен выходить до 10 см от края корпуса.

В зависимости от типа грунта на участке возводят фундамент на монолитной плите, на винтовых сваях, связанное с фундаментом бани мелкозаглубленное бетонное основание. Для качественного и надежного монтажа в работе применяется пошаговая инструкция для заливки печного основания.

Чтобы установить печку на монолитном фундаменте, нужно выкопать котлован глубиной 120-150 см в зависимости от уровня промерзания почвы. Дно разравнивается песком и мелкофракционным гравием с последующей заливкой жидкого цемента. На гравийную подушку настилают гидроизоляционный слой. По стенкам котлована изготавливают опалубку из досок или плит.

Весь объем фундамента необходимо заполнить каркасом из арматуры. Затем все заливается бетонным раствором до уровня пола. После продолжительной просушки нужно демонтировать опалубку, заполняя пустоты песком.

Установка печки в бане своими руками

Для сыпучего грунта с высоким поднятием талых вод делают свайное основание. Работу начинают с разметки нужного участка, выравнивания углов. Сваи вкручиваются по углам на глубину фундамента бани. На основание каждой сваи привариваются оголовки и швеллеры, выравнивая по высоте. На швеллеры укладывается стальной лист и скрепляется. На основу заливается слой бетона.

Фундамент с мелким заглублением до 60 см возможен только на твердых грунтах. Он изготавливается аналогично с монолитным основанием, только слой бетона будет 30-40 см без армирующей составляющей.

Подготовка стен рядом с печным прибором заключается в защите их от жара. Для этого стены можно оштукатурить толщиной 2-3 см, навесить защитный огнеупорный экран из негорючего материала, выложить кирпичную стенку. Кирпичная защита выполняется с зазором от стены в несколько сантиметров.

Чтобы обеспечить лучшую вентиляцию за стеной, в кирпичной кладке делают конвекционные отверстия.

В качестве огнеупорных экранов для стен парилки можно использовать металлические листы и жаростойкие минеральные плиты. На огнеупорные плиты можно нанести финишную отделку из натурального камня, керамической плитки, мозаики, керамогранита.

Если печное оборудование располагается в простенке предбанника и парилки с выносной топкой, то перед монтажом необходимо подготовить в стене нишу. Размер определяется в зависимости от материала изготовления стены и габаритов топочного канала.

При установке печи между смежными комнатами бани следует строго придерживаться требований пожарной безопасности. Проще, когда монтаж запланирован на этапе строительства, тогда часть стены выполняют из кирпича или другого материала, не способного к воспламенению. Определяют величину проема исходя из мощности печи и ее габаритов.

Для установки в бане самодельных печей применяют усредненные нормы:

  • минимальный промежуток между удлиненной топкой и горючим материалом без защиты – 38 см, оптимально оставить 50 см.
  • при защите стены теплоизоляционным материалов виде асбеста, гипса или базальтовой ваты, оставляется расстояние 25-36 см.

Между деревянной стеной бани и металлической печью со всех сторон укладывается кирпич. Он не прилегает вплотную к конструкции, между ними существует воздушный зазор. Его ширина оговорена в инструкции по установке, минимум составляет 2,5 см. Воздушную подушку заполняют базальтовым картоном или каменной ватой. Базальтовая вата не должна содержать связующих компонентов, иначе при температуре свыше 600оС они превратятся в песок.

Внимание! Стекловата для этих целей не подходит. Подобный изоляционный материал выдерживает температуры до 350оС, превышение допустимого предела ведет к его оплавлению и потере свойств.. Установка в бане печи должна проходить с использованием специальных высокотемпературных изоляторов, которые способны выдерживать температуру нагрева 800-1000оС

Оформление части стены вокруг металлической печи камнем или кирпичом обеспечит безопасную эксплуатацию бани с точки зрения возникновения пожара.

Установка в бане печи должна проходить с использованием специальных высокотемпературных изоляторов, которые способны выдерживать температуру нагрева 800-1000оС. Оформление части стены вокруг металлической печи камнем или кирпичом обеспечит безопасную эксплуатацию бани с точки зрения возникновения пожара.

Нужен ли фундамент

Всё зависит от массы теплогенератора и несущей способности перекрытия. Критичным считается порог в 700 килограмм. В расчет берётся вес всего устройства в сборе, вместе с дымоходом, кирпичным экраном, баком с водой и камнями. Металлические изделия редко требуют создания фундамента, а вот для кирпичных печей с каменным дымоходом он необходим.

Схема монтажа стальной каменки

Фундамент обычно делают из бетона с применением арматуры. Он может быть ленточным или свайным, но чаще всего создаётся монолитная тумба размером чуть больше площади теплогенератора. Глубина залегания и процент армирования выбирают исходя из геологических и климатических условий. В любом случае фундамент печи не должен перевязываться с фундаментом бани, между ними делается зазор в несколько сантиметров, который засыпается песком.

Если полы сделаны надёжно, а вес теплогенератора не слишком большой, то установить печь в бане можно прямо на перекрытие. Хотя вниз отопительное устройство отдаёт не так много тепла, как вверх и вокруг себя, дощатый пол придётся защитить от высоких температур. Для этого создаётся жаропрочное основание из подходящих материалов. Используют изолирующую прослойку из базальтового картона и верхнее покрытие из:

  • металлического листа,
  • керамической плитки,
  • панелей из различных видов натурального и искусственного камня.

Довольно часто из кирпича собирают так называемый «подиум». По высоте он редко превышает 200 мм, обычно это ровная площадка, выложенная «постелью» в ¼ кирпича. Шамот и огнеупорный раствор здесь не нужен, подойдёт полнотелый рядовой материал.

Из кирпича собрана площадка на деревянном полу и тепловой экран возле стен

Банная печь из металла

Прежде всего, следует продумать, как расположить печь, чтобы она качественно прогревала парилку (а лучше – и предбанник тоже), при этом была безопасна в эксплуатации и не мешала передвигаться по парной.

Перед тем как оборудовать баню своими руками, выбирают один из двух вариантов:

  • установка банной печи полностью в помещении парилки;
  • расположение печки дверцей топливника за пределы парной – на улицу или в смежное помещение.

Преимущество отопительного агрегата, расположенного полностью в парной, заключается в постоянном контроле процесса горения. Такая возможность позволяет своевременно подкидывать топливо, никуда не выходя. Однако, находиться в парной не очень комфортно и даже опасно. Если вентиляция недостаточна – из воздуха активно выжигается кислород.

дровяная печь в бане
Устройство металлической печи каменка для бани

Лучше всего поставить печь дверцей в предбанник или моечное отделение – в этом случае отапливаются оба помещения, а в парилке можно безопасно передвигаться, так как остается больше места. В предбаннике при этом необходимо предусмотреть качественную вентиляцию без сквозняков.

Если расположить печь в бане таким образом, чтобы дверца топливника выходила на улицу, то получим плюс – в помещениях практически не будет выжигаться кислород (особенно если корпус печи сделан из нержавейки). Однако при этом предбанник остается не отапливаемым и следить за печкой сложно – кто-то должен находиться снаружи, чтобы подкладывать топливо.

К недостаткам выноса дверцы топливника наружу также относят сложность монтажа. Необходимо будет демонтировать часть стены или перегородки и обустроить портал с использованием негорючих и теплоизоляционных материалов – базальтового картона, шамотного кирпича.

Независимо от того, как мы располагаем печку, ее дверца должна открываться так, чтобы можно было без помех подкладывать топливо.

Установка печи в баню выполняется на подготовленное основание. Оно должно быть горизонтальным и негорючим, выдерживать эксплуатационные нагрузки. Печку к основанию не крепят.

Внутренняя печь в бане

Если будет устанавливаться печь с выносным топливником, проем в стене закладывается огнеупорным или полнотелым красным кирпичом с таким расчетом, чтобы между стенками печки и кладкой можно было проложить листовой жаропрочный теплоизолятор. Все стыки между стеной и порталом хорошо заполняются монтажной пеной, а зазоры между корпусом печки и кирпичной кладкой – жаростойким герметиком (огнеупорной мастикой).

установка металлической плиты
Установленная металлическая печь в кирпичном каркасе

Бак для воды, в зависимости от конструктивных особенностей, крепится:

  • непосредственно к боку печи или устанавливается на нее сверху;
  • наваривается на дымоход (можно установить бак вместо разделки в перекрытии);
  • подсоединяется к теплообменнику печи при помощи трубопровода.
Предлагаем ознакомиться:  Крепеж для вагонки - монтаж вагонки, установка, крепление, виды крепления вагонки
навесной бак
Схема циркуляции воды

Печка должна располагаться таким образом, чтобы не мешала перемещаться по парной, без риска случайно обжечься. Около нее требуется оставить свободное пространство под дрова, если топливник не выведен за пределы помещения. Обычно печь ставят в угол.

Чтобы горячий пар от воды, выплеснутой на каменку, не обжег отдыхающих в бане, обратите внимание на расстояние от печки до полков. Сколько места оставить от печки до стены зависит от рекомендаций производителя, при этом учтите, что на стене будет смонтирован огнеупорный «фартук», т.е

расстояние необходимо высчитывать от него.

Дровяная печка имеет существенный недостаток – она выжигает кислород из воздуха, поэтому расположив ее стандартно, топливником внутрь, придется позаботиться о вентиляции. Вентиляционное отверстие проделывают в полу, чтобы в него не уходил жар из парилки.

Есть и другое решение проблемы. В наружной стене или в перегородке, ведущей в предбанник, можно обустроить портал, чтобы доступ к топливнику был снаружи. Для маленькой парилки такой вариант будет особенно выигрышным, поскольку не придется оставлять место под дрова, к тому же каменка вплотную встанет к стене. Конечно, для такого решения следует выбрать печку подходящей конфигурации – прямоугольную, с выступающим топливником.

Стальные печи излучают тепло достаточно интенсивно, поэтому требуют некоторых мер по защите окружающих конструкций.

Одним из основных факторов, определяющих особенности стальных нагревательных элементов для бань – это материал, из которого они изготовлены ().

Сталь имеет такие свойства:

  • Высокая теплопроводность. За счет этого агрегат очень быстро нагревается, причем температура внешних стенок будет весьма высокой, что может приводить к пережиганию или пересушиванию воздуха, а также перегреву окружающих предметов и строительных конструкций;
  • Низкая теплоемкость. При быстром нагреве печь также быстро остывает, поэтому для комфортного использования требует постоянной топки;
  • Сравнительно небольшой вес конструкции. Это дает возможность обойтись без массивного фундамента под печью, что удешевляет и упрощает процесс установки устройства на рабочее место;
  • Коррозионная активность. Сталь имеет свойство ржаветь, поэтому не лишней будет дополнительная обработка поверхностей устройства;
  • Простота обработки материала. Печь для бани из металла можно собрать своими руками, используя угловую шлифмашину с отрезными и зачистными дисками, а также аппарат для ручной дуговой электросварки средней мощности с электродами;
  • Цена материала также сравнительно невысока, тем более что умельцы чаще всего используют отходы и бывшие в употреблении стальные детали, состояние которых позволяет дальнейшую эксплуатацию этих деталей.

На фото показан кирпичный кожух, который ограждает окружающее пространство от агрессивного теплового излучения аппарата.

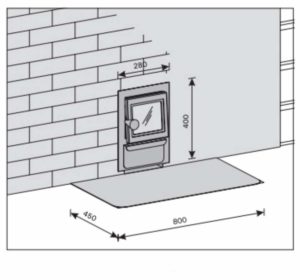

Нормы внутренней печи в бане

Важно! Перечисленные характеристики определяют основные правила установки металлической печи в баню

Наличие высоких температур на внешних стенках и конструкциях прибора требуют особое внимание уделить пожарной безопасности, а также оградить доступ к этим местам во избежание ожогов людей.

Установка металлической печи в бане имеет свои преимущества и недостатки.

Как и любое другое устройство, металлическая печь для парилки имеет свои положительные и отрицательные качества. Чтобы понимать, как установить металлическую печь в баню, лучше знать эти качества.

Начнем с преимуществ:

  1. Металлический агрегат быстро разогревается, поэтому не приходится долго ждать, пока баня «раскочегарится»;
  2. Конструкция печи достаточно крепкая и надежная, выдерживает механические и ударные нагрузки, высокое давление и массу;
  3. Металл – весьма термостойкий материал, поэтому при перегреве с ним ничего страшного не происходит;
  4. Металлические поверхности проще чистить и ремонтировать;
  5. Устройство металлической печи для бани сравнительно простое для самостоятельной сборки и ремонта;
  6. Сравнительно низкая стоимость аппарата;
  7. Небольшой вес печи;
  8. Герметичность сварочных швов повышает надежность и безопасность устройства.

При правильной установке даже самодельный прибор будет исправно служить на протяжении долгого времени.

Важно! Все названные преимущества характерны для печей, собранных согласно правил, которые содержит СНиП, ГОСТ и прочие нормативные документы. Иначе такая печь может стать источником серьезной опасности.

Если говорить о недостатках, то основными из них будут такие:

  • Высокая теплопроводность и низкая теплоемкость металла;
  • Мощное агрессивное инфракрасное излучение внешних поверхностей печи;
  • Опасность получения ожогов при контакте с деталями устройства;
  • Эффект пересушивания воздуха в помещении;
  • Наличие электрохимической коррозии металла;
  • Внешний вид металлических агрегатов уступает каменным аналогам.

Важно! Зная о положительных и отрицательных сторонах печей из металла, мы можем использовать преимущества по максимуму и минимизировать недостатки, применив при установке агрегата некоторые приемы и хитрости.

Кирпич поможет не только защитить от возможных ожогов, но и даст возможность длительное время сохранять в бане тепло. Делайте кладку в полкирпича, на пол уложите гидроизоляцию. Не стоит бояться, что под ней доски начнут гнить – кирпич всегда будет теплым, пол успеет быстро высохнуть. Как делать кладку?

Облицовка металлической печи кирпичом

Шаг 1. На полу сделайте разметку. Расстояние между кирпичом и котлом должно быть в пределах 2÷3 см.

Шаг 2. На раствор положите нижний ряд кирпичей. Мы уже выше говорили, что использовать глиняный раствор не всегда целесообразно. Можете пользоваться глиной только в том случае, если расположение печи гарантирует минимальное количество попадания на кладку воды.

Шаг 2. На углах делайте перевязку, проверяйте положение каждого ряда.

Шаг 3. Постоянно проверяйте положение каждого ряда кирпичей пользуйтесь уровнем или отвесом.

Нормы внешней печи в бане

Шаг 4. Аккуратно заделайте швы. Эти работы нужно делать на не полностью застывшем растворе.

Схема размещения печного оборудования различается в каждом конкретном случае.

Рассмотрим такие варианты установки:

  • печная конструкция находится в парной комнате;
  • корпус печи располагается в парилке, топка в смежном помещении.

Когда нужно поставить печь в парилке, то на подготовленное основание с соблюдением противопожарной дистанции от стен устанавливается оборудование. К основанию фундамента или огнеупорного пьедестала ножки корпуса крепятся с помощью петель, зафиксированных анкерами. Перед топкой на пол укладывается стальной лист размером 50 см на 50 см. Затем приступают к монтажу дымохода.

При выходе дымохода горизонтально в стене пробивается отверстие, равное диаметру дымоотводящей трубы. Если трубы выходят вертикально, то в потолке и крыше проделывают монтажные окна.

Установка дымохода может осуществляться несколькими материалами: металл, керамика, кирпич. Производители металлических банных печей рекомендуют монтировать сэндвич-трубы с теплоизоляционным слоем внутри. Установить сэндвич-конструкцию можно своими руками, следуя инструкции по руководству.

  1. При помощи цепной пилы в стене вырезается отверстие, на 26 см больше выступающего канала. Пол как в парной, так и в предбаннике перед дверцей топочной камеры застилается огнеупорной защитой, а сверху выкладываются металлические листы.
  2. Выступающий канал топки устанавливается по уровню стены, либо с углублением. При таком расположении нет риска обжечься об горячую дверцу.
  3. После этого к стенам, примыкающим к печи, также необходимо прикрепить металлические экраны. После завершения монтажа стены можно декорировать несгораемыми влагостойкими отделочными материалами.
  4. Когда конструкция будет установлена, пустое пространство между топливной камерой и стеной необходимо плотно заполнить стойкими к возгоранию материалами.

Необходимость принятия мер безопасности

Пол из дерева печи в бане

Если вы планируете использовать в парной железную печь, в целях пожарной безопасности необходимо строго соблюдать правила установки:

  • Дверцы топки должны открываться по направлению к двери, а дверца каменки, наоборот, – по направлению к углу помещения.
  • Проходка через перекрытие должна представлять собой конструкцию с теплоизолирующим слоем и металлическим экраном на потолке. Его формат должен на 1/3 превышать проекцию корпуса печки.
  • Если выбрана электрическая печь, правильная установка предусматривает монтаж заземления, а также согласование реализованного проекта с пожарной инспекцией.
  • Баня оснащается средствами для тушения пожара. Они должны быть под рукой и в исправном состоянии.
  • Независимо от того, какая схема установки печки выбрана, требуется соблюдать нормативы относительно расстояния от печи до конструкций.
облицовка топки кирпичом в бане
Облицовка топки кирпичом в бане – хорошая защита от огня

Важно знать, как правильно установить печь в бане относительно стен и других конструкций. Запомните:

  • между металлом или кирпичной облицовкой печи и стеной должен оставаться зазор не менее 0,5 м (аналогичное расстояние соблюдается относительно любых других воспламеняемых конструкций);
  • стены и выполненные из горючих материалов конструкции, расположенные в непосредственной близости от печки, необходимо закрыть экраном из огнестойких материалов.
расстояние печи от стен
Схема установки печи – рекомендуемые расстояния

Если выбор пал на небольшую металлическую печку (вес вместе с камнями, кирпичным кожухом, топливом и баком с водой не превышает 700 кг), ее можно установить без обустройства фундамента, прямо на деревянный пол. Так как печной агрегат рекомендуется выбирать еще на этапе проектирования бани, в том месте, где он будет смонтирован, следует предусмотреть укладку лаг с меньшим шагом – это увеличит прочность основания.

Установка металлической печи в бане непосредственно на пол, согласно СНиП, требует монтажа экрана, который защитит древесину от воспламенения. Вес экрана также учитывается при расчетах общей нагрузки на перекрытия.

установка печи на деревянный пол
Металлическая печь на деревянном полу в бане

Обустройство экрана:

  1. На полу, в месте установки, чертится прямоугольник, соответствующий габаритам печи. К нему прибавляется со стороны топочной дверцы 50 см, с остальных трех сторон по 10 см. Если печка будет смонтирована топочной дверкой за пределы помещения, на стене размечается место для портала с расчетом, что вокруг корпуса печки следует оставить по 25–50 см с каждой стороны по периметру.
  2. При необходимости демонтируется часть перегородки или стены, в соответствии с разметкой.
  3. Из огнеупорной жаростойкой плиты вырезают прямоугольник по размеру фигуры, начерченной на полу (с добавленными сантиметрами). Подготовленный элемент крепят к полу при помощи саморезов.
  4. Шамотные или полнотелые красные кирпичи замачивают в воде, после чего из них монтируется площадка в один слой поверх закрепленной плиты. Важно использовать жаростойкий раствор для кладки печей и проверять горизонтальность площадки по уровню.
  5. Поверх кирпича для эстетичного внешнего вида можно уложить керамическую или керамогранитную плитку. Основание перед топочной дверцей в помещении закрывают стальным листом, а если топка выходит на улицу – бетонируют соответствующий участок.
  6. Спустя 24–48 часов после обустройства основания можно ставить печь.

Чертеж установки дымохода

Бани строятся из разных материалов, но чаще всего для возведения стеновых конструкций используется древесина. Постройка может быть каркасной либо представлять собой сруб из бревна или бруса.

отделанная камнем стена около печи
Стены около печи можно отделать плиткой или натуральным камнем

При обустройстве экрана на стенах в качестве термоизоляции используют базальтовый картон или жаропрочную плиту, которую крепят на саморезы. Защитный слой можно выложить из полнотелого красного или шамотного кирпича (кладка в полкирпича). Также практикуется использование керамической или керамогранитной плитки. Облицовка не только защитит стены от перегрева, но и добавит привлекательности интерьеру парной.

Самый простой вариант защиты стены – монтаж поверх термоизолятора стального листа толщиной не менее 3 мм.

Поскольку банная печь – это металлическая конструкция, она при эксплуатации раскаляется до высоких температур и принятие мер безопасности, в том числе и противопожарных, является необходимым мероприятием.

Требования к монтажу:

  1. Печь следует располагать на расстоянии полуметра от банных стен, а возле перегородки, через которую выходит топочный канал, устанавливают тепловой экран, сделанный из изоляционного материала.
  2. Когда на боковой стенке имеется одинарная теплоизоляция из металлического или цементного листов толщиной около 1 миллиметра, оставляют меньший промежуток – до 25 сантиметров. При применении двух листов (двойная изоляция) расстояние делают равным 12,5 сантиметров. Фиксируют теплоизоляционный материал так, чтобы он не касался потолочного перекрытия и пола, не вплотную к стене, а оставляя 3-сантиметровый зазор.
  3. Расстояние от поверхности конструкции до потолка не должна составлять меньше 120 сантиметров. Между топочной дверцей и ближайшей дверью соблюдают промежуток, равный минимум 125 сантиметров. Топочный канал располагают в 40 сантиметрах от деревянной стены, но при наличии защитного экрана расстояние делают до 25 сантиметров.
  4. С целью обеспечения пожарной безопасности стенки металлического агрегата нужно обложить камнем или кирпичом. Отделка топки банной печи – необходимое мероприятие. Под печную конструкцию подкладывают стальной лист, который не допустит возгорания при попадании на пол угольков. Перед дверцей топки укладывают квадрат размером 40х40 сантиметров.

В продаже имеются модели печных конструкций с выносной топкой, которые не нужно обкладывать кирпичами. В комплекте к ним идут металлические экраны, защищающие стены и пол.

Как сделать фундамент под печь

Выбор нужного фундамента нужно сделать на этапе планирования. Нельзя просто поставить печь на деревянный пол парной. Печь – вещь весьма тяжелая и со временем она просто продавит пол. Это повлияет на горизонтальность положения печи, что может привести к расколу металла при нагреве.

Если масса печи составляет меньше 700 кг то делать отдельный фундамент под печь не придется. Достаточным условием будет уложить кирпич несколькими рядами и связать конструкцию с несущими лагами. Это больше относится к металлическим печам, т.к. они отличаются относительно небольшим весом. Нужно помнить, что если вы будете обналичивать печь кирпичом, плюс вес воды в баке, количество уложенных камней – все это увеличит общий вес печи. И если общий вес будет более 700 кг, то без отдельного бетонного фундамента под печь вам не обойтись точно.

Необходима ли связка фундаментов бани и печи? В соответствии с рекомендациями СНиП, при возведении бань используются следующие виды фундамента:

  • фундамент армированный, монолитный, залитый ниже уровня промерзания почвы не связывается с фундаментом бани;
  • при обустройстве бани на сильнопучинистых землях для печи используется не связанный с баней фундамент на свайном основании;
  • мелкозаглубленный фундамент для печи возводится в связке с фундаментом бани.

Под монолитный фундамент подготавливается котлован в 120-150 см глубиной. На дно котлована укладывается песок, разравнивается, утрамбовывается. Укладывается слой гидроизоляции. Устанавливается опалубка и сооружается арматурный каркас внутри короба. Заливают бетонную смесь доверху. После полного высыхания раствора снимают опалубку и все пространство между фундаментом и землей засыпают песком, тщательно утрамбовывая каждый слой.

Свайно-ростверковое основание занимает меньше времени, нежели монолитный фундамент и стоит меньше.

Чтобы сделать основание на свайях, необходимо снять верхний слой почвы, веревкой обозначить размеры будущего фундамента под печь. По углам получившегося квадрата вырываются ямки, глубиной 15 см и в них вкручиваются сваи, диаметром по 108 мм. Сваи должны быть длиной как глубина основного фундамента бани. Сваи необходимо установить на такую глубину, чтобы они были на 10 см ниже уровня будущего чистого пола бани.

Далее к сваям привариваются оголовки. Все части металла, которые находятся над почвой необходимо покрасить краской по металлу, для защиты от ржавчины. Следующий шаг – установка 10 швеллера у оголовкам. К швеллеру приваривается лист стали, который необходимо настелить внутрь получившегося квадрата основания для печи. В подготовленный металлический котлован заливается цемент.

Предлагаем ознакомиться:  Чем покрыть вагонку внутри бани

Данный фундамент можно делать только на твердой устойчивой земле. Установка такого основания схоже с монолитным фундаментом, разница лишь в том, что слой мелкозагубленного основания составляет 30-40 см. Данный фундамент делается без армирования.

Выбрав банную печь из чугуна, или собравшись обложить стальной агрегат кирпичом, рассчитайте общий вес, добавив объем воды в баке. Если цифра превысит 700 кг, то вам точно не обойтись без бетонного основания. В парной с бетонным полом дополнительно ничего обустраивать не требуется. Достаточно выполнить облицовку подходящей плиткой. В остальных случаях потребуется демонтировать часть пола в парной перед проведением фундаментных работ.

обустройство фундамента для печи
Фундамент для металлической и кирпичной печи

Инструкция по возведению фундаментного основания под печку для бани:

  1. Размеры приямка должны на 15–20 см по длине и ширине превышать габариты печи. Глубина – до точки промерзания грунта.
  2. Дно приямка разравнивается и утрамбовывается. Сверху засыпают гравий мелкой фракции (слой 20 см) и песок (слой 10–15 см). Каждый слой разравнивается и утрамбовывается. Стенки приямка гидроизолируют плотной полиэтиленовой пленкой в два слоя или рубероидом.
  3. Для монтажа арматурного каркаса используют стальные прутья и вязальную проволоку. Расстояние между концами прутьев и стенками приямка – 5 см. Каркас устанавливается на пластиковых подкладках или крепится к штырям, воткнутым в песчано-гравийную подушку.
  4. Бетонная смесь заливается и разравнивается. Важно многократно проткнуть арматурным прутом залитый бетон, чтобы удалить пузыри воздуха. От поверхности монолитной конструкции до верхней плоскости пола должно оставаться 20 см. Поверх свежезалитого бетона укладывают два слоя рубероида, скрепленные между собой битумной мастикой.
  5. После схватывания бетона (3–4 недели) поверх фундамента монтируется площадка из двух слоев кирпичей и жаропрочного раствора для печных работ. Раньше просто устанавливали печки на такую площадку (она получается вровень с полом), уложив стальной лист пред топкой. Сегодня для декора используют керамическую плитку – такую же, как и для облицовки стен.

Совет: чтобы ускорить работы, основание под печку можно целиком выложить из кирпича.

  • Прочным;
  • Ровным;
  • Пожаробезопасным.

Для выполнения этих условий кладут асбестовый картон. Толщина листа может находиться в пределах 1–1,5 см. Укладываются стальные 5 мм листы. Применяемые материалы должны обязательно закрывать всю площадь под печкой. Величина выступа за пределы площади (30–40 см) делается со всех сторон.

Очень важно правильно рассчитать прочность перекрытий. Расчет учитывает массу печи

Балки перекрытий изготавливают из лиственницы или хвойных деревьев. Если перекрытие достигает 5-метровой длины, идеальным вариантом считаются клееные конструкции. Такая балка способна выдержать очень большую нагрузку.

Сечение балки может иметь два вида:

  • Прямоугольное;
  • Квадратное.

Расстояние между ними выдерживается в пределах 3–12 см.

К постоянным нагрузкам относится:

  • Давление стен;
  • Масса печи;
  • Крыша;
  • Грунт.

Временные нагрузки появляются после установки мебели, монтажа выносного оборудования, наличия людей и другие климатические факторы.

Некоторые хозяева, специально для бани заливают отдельный фундамент. И это не зря. Благодаря отдельному основанию, печку можно будет эксплуатировать намного дольше.


Если в вашей бане бетонный пол, беспокоиться не о чем. Можно ставить печку без основания. Даже просто на бетон. Но удобнее убирать будет, если уложить керамическую плитку, тот же кирпич или керамогранит.

Если пол деревянный обязательно негорючее основание. Если масса печи со всеми «добавками» не превышает 700 кг, делать отдельный фундамент необязательно. Обычно металлическая печь даже самая тяжеловесная (кроме чугунных, конечно) весит меньше. Но если вы собираетесь обложить ее и/или установить кирпичный дымоход, то фундамент, скорее всего, нужен.

При установке печи на деревянный пол обязательно негорючее основание

Масса печи со всеми «добавками» считается суммированием всех возможных дополнений. Берете вес печи массу камней и воды в баке по максимуму вес дымохода и экрана (считаете количество кирпичей в ряду, количество рядов и умножаете на вес одного кирпича, добавляете массу раствора). Если все вместе меньше 700 кг, можно обойтись хорошими лагами и толстой доской на полу. Если же масса получилась больше, нужно делать фундамент.

Размеры фундамента должны быть на 15-20 см больше габаритов печи или экрана. Глубина фундамента такая же, как и у фундамента здания. Если печь расположена вблизи одной из несущих стен, делать основание для печи нужно несвязным: не должно быть точек соприкосновения с фундаментом здания. Это делается для того чтобы была возможность независимой осадки печи и здания.

Фундамент под печь

Установка металлической печи с выносной топкой в срубе

Металлические банные печи приобрели немалую популярность благодаря своей относительной дешевизне и возможности самостоятельной сборки. Мы хотим рассказать, как правильно установить металлическую печь в баню, ведь от этого зависит не только комфортная эксплуатация агрегата, но и ваша безопасность.

Устройство металлической банной печи предполагает определенные правила ее установки.

Любая металлическая жаровня имеет высокий класс пожарной опасности. Корпус, даже помещённый в специальный защитный экран имеет достаточно высокую температуру, так же и открытые участки трубы дымоотвода.

Установка металлических изделий известных марок, приобретённых в торговой сети, производится либо мастерами установщиками, которые работают в фирме, где приобреталась жаровня, либо самостоятельно.

В любом случае к такой конструкции прилагается подробная инструкция по монтажу с подробным описанием требований к месту установки, его последовательности и необходимым материалам.

Самостоятельно изготовленную металлическую печку можно монтировать в следующем порядке:

  1. Принимая во внимание небольшую массу, устройство не требует дополнительного фундамента, но основание под него следует подготовить. Это должна быть ровная, прочная и надёжная площадка (обычный её размер 70×70 см). Она может выполняться с помощью кирпичной кладки или иных материалов. Высота основания больше 10 см и не превышает 20 см.
  2. Перед началом монтажа печи желательно позаботиться о соседних стенах. Как правило, местом банной жаровни является угол парилки. С ней соседствуют 1 или 2 стены и перегородка предбанника. Если перегородку часто делают из кирпича, то стены так же необходимо обложить кирпичом или плитами керамогранита, изолировать теплоизоляционными материалами и установить отражающие тепло экраны. Расстояние до боковых стен должно быть больше 0,5 м, от верхней части печи до потолка — 1,2 м, от топки до стены — 1,25 м.
  3. Для моделей, которые планируется топить из предбанника, делается отверстие нужного размера в перегородке между помещениями парной и предбанника. Размер его выбирается с запасом, чтобы имелось небольшое расстояние между металлом и кирпичом (обусловлено расширением металлов при нагревании). Получившийся зазор будет заполнен теплоизолирующим материалом.
  4. На подготовленное основание укладывается слой теплоизолятора и лист железа, на который устанавливается металлическая конструкция топкой к перегородке и она аккуратно вставляется в подготовленное отверстие.
  5. Каменка заполняется подобранными заранее камнями.
  6. Деревянные (любые горючие) доски пола напротив топки закрываются защитным металлическим фартуком, закреплённым поверх теплоизоляционного листа. Длина листа — 0,7 м, ширина — 0,5 м.
  7. Монтируется декоративная накладка для лицевой части топки, топочная дверка, зольник.
  8. Труба устанавливается с соблюдением некоторых норм. Высота части трубы, выступающей над поверхностью: плоской крыши — более 0,5 м;расстояние от конька двухскатной крыши — более 1,5 м, а высота трубы — 0,5 м; расположенная на расстоянии до 3 м от конька двускатной кровли, труба не может быть ниже конька здания.
  9. Обязательным элементом для любого дымохода является заслонка. Удобным местом для её размещения будет парилка. Труба отвода дыма и газов может состоять из нескольких частей, которые должны быть надёжно скреплены друг с другом. Нижняя часть трубы может быть сделана из металла или используется нержавеющий сплав. Толщина стенки — 0,5 мм. Расположенная в чердачном пространстве часть не может остаться без теплоизоляции (образуется много конденсата из-за резкого перепада температур).
  10. К месту предполагаемого контакта трубы с потолком приварен металлический экран, который помогает правильно организовать её переход через потолок, оградить поверхность потолка от высокой температуры и надёжно соединить одну часть трубы с другой.
  11. Некоторые модели комплектуются специальными кронштейнами, надёжно фиксирующими трубу и экран к потолку. Такой крепёж придаёт дополнительную устойчивость всей конструкции.
  12. Установка теплообменника и ёмкости для горячей воды выполняется параллельно с основной трубой, если используется модель «самоварного» типа.

Минерит ЛВ

Минерит


Шаг 1. Подготавливаем проем в стене. Выпиливаем его бензопилой по разметке.

Проем в стене

Шаг 2. Внутреннюю поверхность проема обшиваем минеритом. Распиливаем лист минерита на три отрезка. Два вертикальных куска выпиливаем из расчета высота проема минус 10 см. Горизонтальную часть выпиливаем длиной равной ширине проема минус 2 см. Ширина минеритного отрезка должна быть равной толщине бруса или бревна, из которого была построена стена бани.

Шаг 3. Прибиваем на внутреннюю часть по периметру фольгу, а затем минерит. Сначала фиксирум гвоздями вертикальные отрезки, потом горизонтальный.

Шаг 4. Необходимо сделать проем в листах минерита, которые будут защищать стену от печного жара. Сквозь этот проем будет проходить выносная топка печи. Делаем замеры выносной топки, после чего сделайте карандашом разметку и распилите лист так, чтобы между выносным каналом и листом оставалось по 3 см с каждой стороны.


Монтаж фольги и минерита. Отделку проема можно выполнять как до,так и после монтажа основных плит огнеупорного материала

Можно поступить иначе – сначала фиксируем лист на стене, а затем выполняем пропил проема для выносной топки.

Крепление минерита на стену

Лист зафиксирован, можно выпиливать проем

Шаг 5. Высверливаем в листе овальные отверстия под саморезы. Когда будет происходить усадка, саморезы будут двигаться внутри этих отверстий вниз, при этом лист останется неподвижным. Фиксируем на стене фольгированную изоляцию (степлером), а затем саморезами с шайбой лист минерита (монтируем лист со стороны парной).

Шаг 6. Второй слой минерита крепим с воздушным зазором 3 см. Для этого необходимо приобрести монтажный набор с керамическими или стальными втулками.

Монтажный набор

Высверливать отверстия вновь нужно овальные, но при этом обязательно следим, чтобы крепеж первого и второго листов не пришелся в одну точку.

На фото показана схема монтажа защитного экрана из минерита. Двухслойная обшивка. Если у печи выносная топка, сделайте проем по инструкции

При стыковке двух листов под 90 градусов делаем запилы торцов под 45 градусов для более эстетичного внешнего вида.

После монтажа листов устанавливаем печь на основание. Регулируем ножки, следим, чтобы выносной канал располагался точно в центре вырезанного в минерите проема. Берем фольгированную базальтовую вату и плотно укладываем ее между стенками выносного канала и минеритом. Фольга при этом должна «смотреть» в сторону стальных стенок канала.

Советы

Мастера применяют разные способы монтажа печей и защиты стен. Так, например, в бане из бревна удобнее будет проводить монтаж минерита на обрешетку из дерева. Проведите антисептирование брусков 50х50 мм, просверлите отверстия под саморезы и зафиксируйте стойки обрешетки точно вертикально. Уже к этой обрешетке будет фиксироваться саморезами минерит.

Обрешетка

Если вы планируете изнутри (со стороны парной) закрыть стену минеритом для дальнейшей отделки, например, змеевиком, а снаружи провести отделку портала кирпичом, то стоит провести работу в такой последовательности:

  • со стороны парной зафиксируйте лист минерита;
  • прорежьте отверстие под выносной канал;
  • закрепите горизонтальные направляющие из профиля для гипсокартона. Планки крепите саморезами вверху проема, по внизу и точно над проемом для топливного канала;
  • установите вертикальные стойки обрешетки из профиля, зафиксируйте саморезами через полки;
  • возьмите базальтовую вату и уложите ее между стойками обрешетки;
  • зашейте проем минеритом (со стороны предбанника);
  • установите печь на свое место;
  • теперь со стороны предбанника закладывайте проем кирпичом (не забывайте укладывать утеплитель в щели), а со стороны парной проводите декоративную отделку камнем.

Обрешетка и утеплитель

Вид со стороны парной и предбанника

Закрепленный портал печи

Стены и дымоход после отделки змеевиком

Процесс отделки самой печи

На это работы по установке печи не заканчиваются. Обязательно установите бак для воды и теплообменник, если они предусмотрены в конструкции, смонтируйте в соответствии с правилами пожарной безопасности дымоход, подготовьте и уложите в сетку.

Предварительная протопка печи

Перед установкой печи в бане ее необходимо протопить на открытом воздухе. Делается это для того, чтобы удалить из печи остатки смазки, а также чтобы термостойкая краска окончательно высохла и отвердела. Иначе, если этого не сделать, при первой же топке в парной новая печь понаделает много едкого дыма.

Перед первой протопкой необходимо провести тщательный осмотр печи, на выявление мелких дефектов, сколов и т.д. Внимательно осмотрите корпус печи, дверцу топки, стекло, если есть такое, теплообменник. Обратите внимание как плотно или неплотно закрывается дверца


Для протопки печи установите ее на ровную поверхность, подальше от легковоспламеняющихся предметов. Если печь имеет теплообменник, то подведите временную емкость для нагрева воды. Смонтируйте дымоход, высотой не менее 2 метров. Положите дрова в топку, на половину объема печи и разведите огонь. Огонь в печи необходимо продержать около часа.

Необходимо дождаться полного угасания огня. Не тушить его. Дождитесь полного остывания печи. Это необходимо чтобы термостойкое покрытие полностью отвердело.

Недостатки

  1. Поскольку топливом в данном случае служат деревянные дрова, а металлическая поверхность оборудования подвержена сильному нагреванию, эксплуатация печи связана с большим риском воспламенения окружающих элементов.

В силу указанных обстоятельств к использованию теплоагрегата выдвигаются достаточно серьезные требования относительно пожарной безопасности, особенно, когда печь является продуктом частного производства.

  1. Для самостоятельного выполнения инженерных работ требуются специальные знания. Кроме того, самодельная конструкция подвержена возникновению всевозможных неисправностей, поскольку такие манипуляции требуют максимально точного соблюдения всех технологических норм. Достичь подобного результата в непроизводственных условиях предельно сложно.

Дымоход в бане своими руками

Важно знать не только как установить печь в бане, но и как правильно смонтировать дымоход. По материалу изготовления они подразделяются на следующие виды:

  • кирпичные;
  • керамические;
  • металлические одностенные;
  • сэндвич.

Рассматривая, какую трубу выбрать, обратите внимание на сэндвич. Система из двух кислотоустойчивых стальных труб с теплоизолятором между ними – это основной вариант, который используется с банными печами. Одностенные трубы перегреваются и могут вызвать возгорание деревянных конструкций.

дымоход для бани
Правила установки дымохода

Монтаж сэндвич-дымохода:

  1. В перекрытии выполняют разметку отверстия под патрубок-разделку из нержавеющей стали. Выполняется демонтаж перекрытия по отмеченному контуру.
  2. Деревянные элементы пропитываются огнестойким составом.
  3. Патрубок-разделка фиксируется при помощи саморезов. Промежуток между ним и перекрытием заполняется огнестойким термоизолятором (асбестовым волокном или базальтовоц ватой). Согласно требованиям противопожарной безопасности:
    • толщина слоя термоизолятора – от 7,5 см;
    • промежуток между трубой и балкой – от 13 см;
    • расстояние между дымоходом и стеной – от 38 см.
  4. К патрубку печи присоединяется отрезок обычной одностенной трубы, стык герметизируется огнеупорной мастикой или сваркой. Устанавливается задвижка-шибер.
  5. К трубе (она нужна, чтобы утеплитель в сэндвиче не сгорел при непосредственном контакте с патрубком) крепится стартовый элемент сэндвич-дымохода – переходник. Соединение герметизируют.
  6. Монтируются остальные элементы дымохода. При необходимости используются кронштейны. Трубы располагаются так, чтобы стык не попал внутрь патрубка-разделки. Устанавливается крышная разделка с теплоизоляцией. На верх трубы крепится дефлектор.
Предлагаем ознакомиться:  Дверная ручка схема установки
схема монтажа металлической печи и дымохода
Схема установки дымохода с применением двухконтурной сэндвич-трубы

Установка печи

На заранее подготовленное основание производится установка печи в бане, с соблюдением всех отступов и минимально допустимых расстояний от стен. Подробные чертежи установки. От печи до потолка, не защищенного жароупорными материалами, должно быть не меньше 120 см. Расстояние между печкой и стенами парной должно быть не менее 32 см.

Установка бака

Печь в баню с баком для воды. При выборе бака можно пользоваться простым правилом – на одного человека необходимо 10 литров горячей воды. Исходя из этого правила, каждый может сам для себя посчитать, какого объема ему необходим бак.

Установка бака делается на специальное сопло воздуховода печи. Такая установка позволит нагревать воду до температуры 95 градусов Цельсия, при прогреве воздуха в парной до 100 градусов Цельсия. Для надежного крепления бака и снижения давления на фундамент целесообразно закрепить бак на потолке парной или же предбанника.

Установка дымохода

Установка дымохода очень ответственная работа, т.к. многие возгорания бань связано именно с неправильной или некачественной установкой дымовых труб.

При установке дымохода нужно помнить, что понадобиться примерно 90 см пустого пространства по линии прохождения трубы. Поэтому, если баня не проектировалась с нуля, по конкретному проекту, то над печью может оказаться потолочная балка, которую необходимо будет выпилить под дымовую трубу, и поставить перемычки связи с соседней балкой.

Материал для дымохода может служить кирпич, металл или керамика. Но керамика требует умелого обращения, и установить ее самостоятельно вряд ли удастся. Придется искать высококлассного специалиста данного профиля.

Самым простым вариантом организации дымохода является сендвич-трубы. Монтаж таких труб по силам почти каждому, кто умеет обращаться с инструментом.

Установка дымохода, пошаговая инструкция:

  • делается отверстие под трубу в потолке, стене или потолочных перекрытиях;
  • древесина покрывается биоогнезащитным составом;
  • на патрубок печи монтируется отрезок трубы с толстыми стенками, приваривается или устанавливается на жароупорный герметик-клей;
  • устанавливается задвижка для дыма на трубе;
  • собирается сендвич-трубы дымохода;
  • сверху на дымоход ставится уловитель для искр и защита от дождя.

Перед тем как приступать к работам по монтажу дымохода, следует изучить его главные параметры. От правильного выбора параметров зависит не только коэффициент полезного действия печи, но и пожарная безопасность бани и здоровье людей. Каждый производитель котлов дает рекомендации по диаметру и высоте дымохода в зависимости от технических показателей, их нужно максимально соблюдать. Не стоит думать, что чем сильнее тяга, тем лучше дымоход.

Рассмотрим главные проблемы дымоходов.

  1. Недостаточная тяга. При слабой тяге в топку поступает ограниченное количество кислорода, процесс горения замедляется, теплотворная способность печи резко падает. Кроме того, появляются риски попадания газов в помещение, неправильные размеры дымохода часто становятся причиной появления обратной тяги.
  2. Слишком сильная тяга. Горячие газы не успевают отдавать тепло в печи, топливо начинает «обогревать атмосферу».

Тяга – это параметр дымохода, который отражает скорость движения дымовых газов в нем

Дымоходы должны отвечать требованиям СНиПа 2.04.05–91 и ДБН В.2.5–20–2001, в них, кстати, требуется наличие в помещениях приточной вентиляции. Это значит, что в небольшие по размерам бани во время протапливания печи должен поступать свежий воздух. Нужно заметить, что наши соотечественники очень редко соблюдают это требование – экономят тепло.


Нормативные документы для бесплатного скачивания

СНиП 41-01-2003 (Отопление, вентиляция и кондиционирование)

ДБН В.2.5-20-2001

Проверка тяги в дымоходе

Неприятный запах гари, дым в помещении, плохое горение дров – все это последствия обратной тяги в дымоходе

Есть два варианта расчетов: сложный и упрощенный, но все они принимают во внимание количество кислорода, необходимое для обеспечения горения топлива.

Еще важный момент. Для исключения образования на стенках дымохода конденсата температура газов на выходе из дымохода должна превышать 120°С. Конденсат на внутренней части трубы становится причиной задержки сажи, что быстро снижает тягу и требует частой чистки.

Оптимальные характеристики дымоходов


ПараметрЗначение

Температура газов на выходе дымохода 120°С
Минимальная скорость движения газов Не менее 2 м/с
Рекомендуемая высота дымохода 5 метров
Количество сгораемого топлива в одной закладке топки 10 кг/час

Исходя из этих характеристик, можно рассчитать диаметр дымохода по формуле

Диаметр дымохода

  • D – диаметр дымохода;
  • Vr – объем воздуха.

Рассчитать высоту дымохода в зависимости от геометрии сечения можно при помощи графика.

График зависимости

Для расчета нужно знать площадь топки (F) и площадь дымохода f, делим первое значение на второе и определяем процентное соотношение. К примеру, отношение сечения дымохода к сечению топки составляет 10%. Значит, минимальная высота дымохода круглого сечения составляет 7 метров, квадратного 9 метров, а прямоугольного 11 метров. Разница по высоте компенсирует вихревое сопротивление, создаваемое каждым типом дымоходов.

Вы должны понимать, что эти значения имеют место только при прямой трубе, чего в бане сложно достичь. По большей части дымоходные трубы имеют различные повороты, это отрицательно сказывается на тяге. Чтобы точно рассчитать конкретный дымоход с различными искривлениями, придется приглашать «профессора», а вам мы советуем немного увеличить полученный диаметр. Все расчеты сделаны с большим запасом, плюс некоторое увеличение – этого вполне достаточно для печи, работающей на твердом топливе.


Еще несколько практических советов по дымоходам

СоветИллюстрация

Если дровами отапливается жилой дом, то правила рекомендуют ежегодно перед началом отопительного сезона проверять тягу. Как проверить тягу

Как проверить тягу

При необходимости дымоход прочищается. На практике прочистку делают не чаще одного раза в 10–15 лет. Бани топятся преимущественно один раз в неделю. Соответственно, чистить дымоходы нужно во много раз реже. Вывод – не стоит делать специальных сложных конструкций для очистки. Ершик для чистки дымохода бани

Ершик для чистки дымохода бани

Главный «враг» дымохода – влажные дрова. Они во время горения испаряют много воды, температура газов значительно понижается. Внутри дымохода постоянно находится конденсат, к которому прилипает сажа. В таких условиях дымоход может не прослужить и одного сезона. Вывод – используйте только сухие дрова. Сухие березовые дрова

Сухие березовые дрова

Для повышения температуры в бане металлическую трубу дымохода можно присоединить к нескольким коленам – значительно увеличивается площадь теплоотдачи, баня быстрее прогревается. Колено сэндвич дымохода

Колено сэндвич дымохода

Старайтесь не выводить дымоход через крышу, значительно проще расположить его в торце бани. Таким образом удастся не только сократить время на монтаж, но и исключить риски появления протечек на кровле крыши. Вывод дымохода через стену

Вывод дымохода через стену

Дымоходы могут быть кирпичными, керамическими или сэндвич труб (двойными). Рассмотрим монтаж каждого из этих видов.

Кирпичный дымоход

Для начала ознакомьтесь с устройством кирпичного дымохода. Это существующий стандарт, но для бани вы можете по своему усмотрению немного упростить конструкцию. Конечно, упрощать следует с умом, изменения не должны стать причиной саморазрушения конструкции или отсутствия необходимой тяги.


Схема кирпичного дымохода

Устройство кирпичного дымохода

Кладку от печи к потолку лучше делать на глиняном растворе, выше можно использовать цементно-песчаный, на над крышей только цементно-песчаный.

Более сложный вариант, требует повышенной внимательности и покупки доборных элементов. Рассмотрим вариант металлической кровли.

Шаг 1. Сделайте точную разметку в потолке в месте выхода трубы, проделайте отверстие

Обратите внимание, чтобы отверстие не попало на кровельную балку! Размеры отверстия в потолке должны быть по периметру на 10 см больше, чем диаметр трубы. Потолок из досок – отверстие в нем проделать не проблема

Схема обустройства отверстия в перекрытии

Проход трубы через потолок


Проход трубы через мансарду

Шаг 2. Отметьте место выхода трубы на крыше, смотрите за вертикальностью и расположением стропил и обрешетки. Отверстие в крыше не должно повреждать элементы стропильной системы.

Шаг 3. Круглошлифовальной машинкой прорежьте отверстие в кровле, по размерам оно должно максимально отвечать диаметру трубы.

Установка металлической печи с выносной топкой в срубе

НА ЗАМЕТКУ! Высота и ширина проема находится в следующих пределах: 40-60 см (В) и 25-50 (Ш). Причем в эту величину будет входить и высота основания под печкой, если таковое есть и оно выше уровня пола.

Расширение металла при нагреве — причина делать проем на сантиметр-другой шире габаритов самого канала. Пустое пространство между ним и стеной заполняется огнеупором, причем сгодится не только базальтовая вата, но и асбестовый шнур.

Мы уже упоминали отделку негорючих стен деревом (вагонка, фальшбрус и т.п.). Минимальное расстояние, на которое ее стоит убрать — 25 см. Но сделайте полметра и не прогадаете. А по высоте — на 25 см выше края печки.

На фото шайка одним краем стоит на полке, ручкой держится за печку, а расстояние до незащищенных горючих материалов должно быть не меньше полметра. То, что за печкой — это лист металла, возможно, поверх огнеупора, но нужно оставлять зазор между стеной и огнеупором (керамические втулки для этого). Величина этого листа чуток маловата — если принять диаметр дымохода за 12 см, то лист выходит за пределы печки вверх и вбок не более чем на 20 см. Еще бы пять).

Края вагонки закрываются наличником. Голую стену внутри парилки можно декорировать плиткой, той разновидностью, которая хорошо выносит высокую температуру, либо же натуральным камнем — не забываем, что печь стоит очень близко к стене. Штукатурка тоже годится. В смежном помещении обычно делается .

Нормативные требования к данным печам не слишком высокие, поскольку их кирпичные стенки сами по себе являются надежной противопожарной преградой и не раскаляются до высоких температур. Тем не менее монтаж печей должен производиться на расстоянии не ближе 260 мм до ближайшей сгораемой конструкции. Это требование касается не только тела печи, но и трубы дымохода.

Важно. Указанный проем актуален для случаев, когда толщина стенки печи составляет 120 мм (полкирпича), а деревянная стена не защищена от возгорания

Если же конструкцию из дерева защитить листом асбестового картона толщиной 8 мм, а поверх него – металлическим листом (п. 6.6.23 СНиП), то ширину проема можно сократить до 200 мм (Приложение К).

высота от деревянного пола до зольника – не менее 140 мм, а до дна внутреннего газохода – 210 мм (п. 6.6.24 СНиП);

полы из сгораемого материала следует перед топочной дверцей застелить листом металла размером 500 х 700 мм (п. 6.6.23 СНиП).

жесткие соединения тела печи или дымохода с любыми конструкциями здания не допускаются.

Минерит ЛВ

Минерит

Проем в стене

Монтажный набор

Советы

Обрешетка

Правила пожарной безопасности

Выше уже писалось, как важно при планировании и возведении бани строго придерживаться всех норм и рекомендаций для обеспечения пожарной безопасности.

Кирпич — самый лучший материал для огнезащиты, но, несмотря на это, необходимо соблюдать минимальные расстояние от печи до стен – не ближе 25 см. На деревянные полы настилается специальное основание под печь, чтобы избежать воспламенения. Отделение для золы располагается на высоте не менее 14 см от пола.

Соблюдение простых правил, которые описаны в статье, помогут вам установить печь в баню правильно и обезопасить себя от непредвиденных ситуаций.

Проем

Если в ваши планы входит установка печи, которая оснащена выносной топкой, тогда тщательно подумайте вопрос выбора величины отверстия, выполняемого в стене.

На данный параметр влияет несколько факторов одновременно, среди которых:

  • Размеры топливного канала;
  • Используемый для возведения стены материал;
  • Нюансы изоляции топливного канала.

Рассмотрим каждый из этих вопросов детальнее, что позволит грамотно осуществить установку печки в вашей бане, провести максимально качественный монтаж.

Высота и ширина топки — это ключевые параметры, которые учитываются в процессе работы. А вот длина топливного канала или его глубина никак не повлияют на итоговые габариты проема.


Покупая печи под дровяные бани с выносной топкой, следует учесть толщину стен, сквозь которые планируется вывести топку. К этому показателю прибавляют 5 сантиметров.

Практика показывает, что длина каналов может составлять от 16 до 30 сантиметров, в зависимости от модели печи. Потому габариты — сугубо индивидуальный параметр, который напрямую зависит от используемого типа печки.

Материалы стен

Далее рассмотрим вопрос вывода печки через разные типы материалов, из которых могут быть возведены бани.

У этих материалов есть свои нюансы, потому они заслуживают отдельного рассмотрения.

Установка печи в бане и возможные ошибки

Напоследок хочется заострить ваше внимание на самых распространенных ошибках при монтаже печей. К ним относятся:

  • неверная установка печи, не следование правилам завода изготовителя, не соблюдения минимальных расстояний от печи до легковоспламеняющихся поверхностей;
  • не установка или не правильная установка жаропрочных экранов;
  • пренебрежение мерами пожарной защиты, отсутствие в бани огнетушителя;
  • экономия при покупке камней для печи, некачественные дешевые камни – риск пожара, использование некачественных эфирных масел при парении;
  • установка кожуха для дымовой трубы без зазоров для вентиляции;
  • не установка или не правильная установка основания под металлическую печь на деревянном полу;
  • экономия на материалах, покупка дешевого оборудования.

Соблюдение простых правил и рекомендаций поможет вам понять, как установить печь в бане своими руками.

Конструктивные особенности установки

Оптимальной является ситуация, когда выбор печи сделан до начала строительства бани. В остальных случаях обстановка помещения нуждается в коррективах

При приобретении металлической печи в первую очередь обращают внимание, как она будет топиться – непосредственно в парилке или смежном помещении. Каждый вариант обладает достоинствами и проблемными моментами

Установка топливного агрегата полностью в парилке сопровождается оборудованием эффективной системы вентиляции ввиду повышенного сжигания кислорода при открытии топки. Вторым негативным моментом является выделение дополнительного места для дров, в малогабаритном помещении это вызывает определенные затруднения.

Гораздо эффективней, когда устанавливается металлическая печь с выносной топкой:

  • кислород в парной выжигается в меньшей степени;
  • в компактной комнате сохраняется свободное пространство и соблюдается чистота;
  • отопление присутствует одновременно в нескольких помещениях бани.

Замечание! Монтаж осложняется необходимостью сделать отверстие в стене, если установка металлического агрегата не была предусмотрена на этапе возведения бани.

При выборе печи следует обратить внимание на дверцу топки. В открытом положении она не должна создавать препятствия для закладки топлива.

Заключение

Надеемся, что после прочтения статьи читатель смог получить основные ответы на вопрос – как установить печь в баню. Многие согласятся с тем, что баня по праву является особым помещением, со своим климатом. Баня дает не только физическое здоровье, но также и духовное. Как приятно провести время с друзьями, наслаждаясь паром, с ароматами эфирных масел и распаренными вениками.

Баня это не простое помещение, на относительно небольшой площади в ней сконцентрировано сложная система отопления. И польза посещения бани, а главное безопасность, полностью будут зависеть от соблюдения всех норм и правил при возведении бани и установки печного оборудования. С легким паром!


Adblock detector
